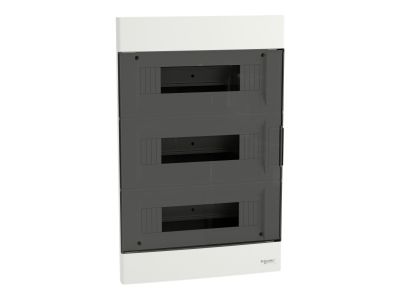

Rozdzielnica modułowa podtynkowa 3x12 IP40 drzwi transparentne, Easy9 EU EZ9EU-3-12-PT-T | EZ9EUA312 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do bezpiecznego i estetycznego montażu aparatury modułowej. Urządzenie charakteryzuje się konstrukcją trójrzędową, w której każdy rząd mieści 12 standardowych modułów o szerokości 18 mm, co daje łącznie pojemność 36 modułów. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), które wykazuje odporność na płomienie i wysokie temperatury do 650°C przez okres 30 minut.

• Pojemność i organizacja: 3 rzędy po 12 modułów pozwalają na przejrzyste rozmieszczenie zabezpieczeń nadprądowych, różnicowoprądowych oraz aparatury sterowniczej.
• Zestaw zaciskowy: Produkt dostarczany jest z kompletnym systemem przyłączeniowym, obejmującym jedną listwę uziemiającą (PE) oraz jedną listwę neutralną (N). Każda z listew posiada 22 otwory przyłączeniowe (11 o przekroju 16 mm² oraz 11 o przekroju 10 mm²), co gwarantuje pewne i stabilne połączenie przewodów o różnych przekrojach.
• Drzwi transparentne: Odwracalne drzwi w kolorze dymnym o kącie otwarcia 180° umożliwiają łatwy podgląd stanu aparatury bez konieczności ich otwierania, jednocześnie zapewniając estetyczny wygląd w pomieszczeniach mieszkalnych.
• Bezpieczeństwo: Druga klasa izolacji elektrycznej (podwójna izolacja) oraz stopień ochrony IP40 przy zamkniętych drzwiach zapewniają najwyższy poziom ochrony użytkownika przed dotykiem bezpośrednim.

Zgodność z Normami

Rozdzielnica Easy9 EU została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w profesjonalnych instalacjach elektrycznych. Produkt spełnia wymagania normy IEC 60670-1-24 dotyczącej obudów dla osprzętu elektroinstalacyjnego do użytku domowego i podobnych instalacji stałych. Odporność mechaniczna na uderzenia została sklasyfikowana jako IK07 zgodnie z normą IEC 62262, co oznacza ochronę przed energią uderzenia o wartości 2 dżuli. Dodatkowo, odporność na próbę rozżarzonym drutem wynosi 650°C zgodnie z IEC 60695-2-10.

Zastosowanie

Produkt jest dedykowany przede wszystkim do nowoczesnego budownictwa mieszkaniowego oraz obiektów użyteczności publicznej. Dzięki estetycznemu wykonaniu i podtynkowemu montażowi, idealnie komponuje się w korytarzach, przedpokojach czy pomieszczeniach gospodarczych. Jest to optymalny wybór zarówno do nowych inwestycji deweloperskich, jak i kompleksowych remontów istniejących instalacji elektrycznych, gdzie wymagana jest duża liczba modułów w kompaktowej obudowie o wymiarach 300 mm wysokości, 470 mm szerokości i 99 mm głębokości.

Wskazówki Montażowe

Montaż rozdzielnicy Easy9 EU został zoptymalizowany pod kątem wygody instalatora. Kaseta podtynkowa posiada fabryczne osłabienia na wszystkich czterech bokach, co umożliwia swobodne wprowadzanie rur instalacyjnych i przewodów z dowolnego kierunku. Wewnątrz obudowy znajduje się wyjmowany stelaż z szynami DIN, co pozwala na uzbrojenie rozdzielnicy aparaturą na stole warsztatowym, a następnie szybkie osadzenie całości w kasecie ściennej. Przednia pokrywa z wycięciem maskuje połączenia, pozostawiając dostęp jedynie do dźwigni aparatury. Zaleca się zachowanie temperatury pracy w zakresie od -25°C do +60°C dla zachowania optymalnych właściwości mechanicznych tworzywa.

FAQ

• Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w drugą stronę? Tak, drzwi są w pełni odwracalne, co pozwala na zmianę kierunku otwierania w zależności od warunków lokalowych.
• Jaki jest stopień ochrony przy otwartych drzwiach? Przy otwartych drzwiach stopień ochrony wynosi IP30, co nadal zapewnia ochronę przed dostępem do części niebezpiecznych narzędziem lub drutem o średnicy powyżej 2,5 mm.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, obudowa jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń, o czym świadczy stopień ochrony IP40 oraz zakres temperatur pracy.
