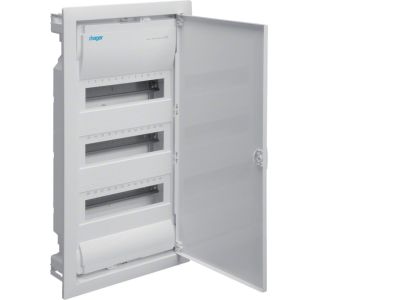

Rozdzielnica modułowa podtynkowa 3x12 IP30, II kl, Volta | VU36NE Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Volta od renomowanego producenta HAGER to profesjonalne rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych. Model VU36NE charakteryzuje się konstrukcją trzyrzędową, która pozwala na montaż do 36 modułów aparatury (12 modułów na każdy rząd), co czyni ją idealnym wyborem dla rozbudowanych systemów domowych oraz komercyjnych. Wykonanie w II klasie ochronności gwarantuje najwyższy poziom bezpieczeństwa poprzez zastosowanie izolacji ochronnej, eliminując konieczność uziemiania samej obudowy. Stopień ochrony IP30 zapewnia skuteczną barierę przed dostępem ciał obcych o średnicy powyżej 12 mm, co jest standardem wewnątrz budynków mieszkalnych i biurowych.

• Trzy rzędy montażowe: Pozwalają na przejrzyste pogrupowanie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.
• Szyny TH35: Standardowe szyny montażowe umożliwiają błyskawiczną instalację aparatury zgodnej z normą DIN.
• Zintegrowane osłony: Zapewniają estetyczny wygląd oraz chronią użytkownika przed przypadkowym dotknięciem części pod napięciem.
• Listwy zaciskowe N i PE: Ułatwiają szybkie i bezpieczne podłączenie przewodów neutralnych oraz ochronnych, co znacząco skraca czas prefabrykacji rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie wymogów II klasy ochronności potwierdza, że urządzenie zapewnia pełne bezpieczeństwo użytkowania w instalacjach wnętrzowych. Zastosowane materiały są odporne na działanie wysokich temperatur oraz posiadają odpowiednie certyfikaty dopuszczające do stosowania w budownictwie ogólnym i przemysłowym, co jest kluczowe dla inspektorów nadzoru oraz projektantów instalacji elektrycznych.

Zastosowanie

Rozdzielnica HAGER Volta VU36NE znajduje szerokie zastosowanie w sektorze budownictwa wielorodzinnego oraz w obiektach użyteczności publicznej. Jest to kluczowy element systemu służący do:

• Rozdziału mocy: Efektywne zarządzanie energią elektryczną w obrębie poszczególnych kondygnacji lub lokali.
• Sterowania: Montaż sterowników oświetlenia, przekaźników czasowych oraz modułów automatyki budynkowej.
• Pomiaru: Możliwość instalacji liczników energii montowanych na szynę DIN.
• Rozdziału sygnałów: Integracja aparatury modułowej odpowiedzialnej za bezpieczeństwo i komunikację wewnątrz obiektu.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania odpowiedniej wnęki w ścianie, która zapewni stabilne osadzenie obudowy. Dzięki przemyślanej konstrukcji serii Volta, instalator ma do dyspozycji dużą przestrzeń na okablowanie, co ułatwia zachowanie odpowiednich promieni gięcia przewodów. Podczas montażu należy zwrócić uwagę na:

• Poziomowanie: Wykorzystanie wbudowanych punktów mocowania pozwala na precyzyjne ustawienie rozdzielnicy względem płaszczyzny ściany.
• Moment dokręcania: Wszystkie połączenia śrubowe na listwach N/PE powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków.
• Wprowadzanie przewodów: Specjalne przepusty ułatwiają estetyczne i bezpieczne wprowadzenie wiązek kablowych do wnętrza obudowy.

FAQ

1. Czy rozdzielnica zawiera w zestawie drzwi?
Tak, seria Volta standardowo wyposażona jest w estetyczne drzwi stalowe, które chronią aparaturę i zapewniają elegancki wygląd instalacji.

2. Ile modułów maksymalnie zmieści się w modelu VU36NE?
Rozdzielnica posiada 3 rzędy po 12 modułów, co daje łącznie 36 jednostek szerokości (17,5 mm każda).

3. Czy produkt nadaje się do montażu w ścianach gipsowo-kartonowych?
Model VU36NE jest dedykowany do ścian murowanych (podtynkowy), jednak producent oferuje dedykowane akcesoria lub wersje do ścian pustych, jeśli zachodzi taka potrzeba.
