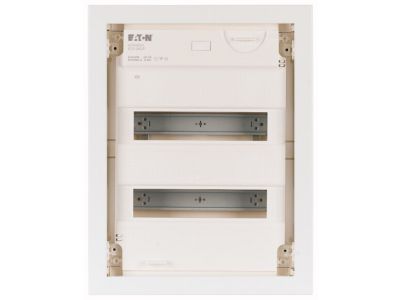

Rozdzielnica modułowa podtynkowa 2x12 IP30, KLV-24UPS-F | 178816 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa KLV-24UPS-F (numer katalogowy 178816) to zaawansowane rozwiązanie drugiej generacji od renomowanego producenta EATON, zaprojektowane z myślą o najwyższych standardach estetyki i funkcjonalności w budownictwie mieszkaniowym oraz komercyjnym. Urządzenie charakteryzuje się konstrukcją dwurzędową, z których każdy mieści 12 modułów, oferując dodatkowo 2-jednostkowy zapas miejsca na każdy rząd (łącznie 24+4 moduły). Taka konfiguracja pozwala na elastyczną rozbudowę instalacji w przyszłości bez konieczności wymiany całej obudowy.

• Solidna konstrukcja: Połączenie trwałej obudowy z tworzywa sztucznego z eleganckimi drzwiami z blachy stalowej zapewnia odporność mechaniczną i estetyczny wygląd.
• Bezpieczeństwo: II klasa ochronności gwarantuje pełną izolację, co jest kluczowe dla bezpieczeństwa użytkowników końcowych.
• Innowacyjne zaciski SK: Wyposażenie w zaciski przewodu neutralnego (N) i ochronnego (PE) w technologii śrubowej zapewnia pewny styk elektryczny i minimalizuje ryzyko poluzowania się przewodów pod wpływem drgań.
• Precyzyjna regulacja: Element regulacyjny 3D pozwala na korektę głębokości montażu o maksymalnie 18 mm, co umożliwia idealne zlicowanie ramy drzwi z powierzchnią ściany, nawet przy nierównościach tynku.
• Zarządzanie okablowaniem: Zintegrowane uchwyty kablowe pozwalają na zachowanie nienagannego porządku wewnątrz rozdzielnicy, co ułatwia późniejszą konserwację i serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Rozdzielnica spełnia wymagania normy IEC/EN 60670-24 dotyczącej obudów do domowych urządzeń stałych, a także normy DIN 43871. Konstrukcja jest zgodna z IEC/EN 62208 (puste obudowy do rozdzielnic i sterownic niskonapięciowych) oraz została zatwierdzona do stosowania w tablicach rozdzielczych obsługiwanych przez osoby niewykwalifikowane zgodnie z definicją w IEC/EN 61439-3. Grawerunek laserowy na pokrywie przedniej zapewnia trwałość oznaczeń zgodnych z przepisami.

Zastosowanie

Rozdzielnica KLV-24UPS-F jest dedykowana do montażu podtynkowego w nowoczesnych instalacjach elektrycznych. Dzięki smukłej konstrukcji ramy drzwi oraz możliwości lakierowania ramy na dowolny kolor z palety RAL (opcja), idealnie komponuje się z wystrojem wnętrz biurowych, apartamentów oraz domów jednorodzinnych. Stopień ochrony IP30 predysponuje ją do pracy wewnątrz budynków, w miejscach, gdzie wymagana jest ochrona przed dostępem do części niebezpiecznych drutem lub narzędziem, przy jednoczesnym zachowaniu odpowiedniej wentylacji aparatury modułowej.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem oszczędności czasu instalatora. W zestawie znajduje się poziomica, która umożliwia błyskawiczne i precyzyjne ustawienie puszki ściennej. Podczas montażu należy wykorzystać dołączone uchwyty gwoździowe do stabilizacji obudowy w otworze montażowym przed nałożeniem tynku. Ważnym elementem jest wykorzystanie gniazda do znakowania w puszce ściennej, co pozwala na trwałą identyfikację obwodów. Solidny zamek krzywkowy można w razie potrzeby wymienić na blokadę bezpieczeństwa z kluczem, co ograniczy dostęp osobom niepowołanym do aparatury zabezpieczającej.

FAQ

• Czy rozdzielnica posiada zaciski w zestawie? Tak, produkt jest dostarczany z kompletnym zestawem zacisków N i PE w technologii śrubowej SK.
• Jaki jest maksymalny zakres regulacji głębokości? Dzięki systemowi regulacji 3D, głębokość montażu można korygować w zakresie do 18 mm.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja drzwi z blachy stalowej pozwala na zmianę kierunku otwierania, co zwiększa ergonomię użytkowania w ciasnych korytarzach.
• Ile modułów faktycznie zmieszczę w tej rozdzielnicy? Rozdzielnica posiada 2 rzędy po 12 modułów, jednak producent przewidział dodatkowe miejsce, co daje łącznie 24+4 jednostki modułowe.
