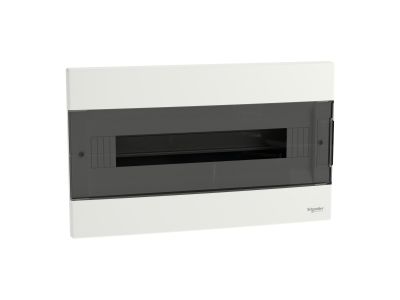

Rozdzielnica modułowa podtynkowa 1x18 IP40 drzwi transparentne, Easy9 EU EZ9EU-1-18-PT-T | EZ9EUA118 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do bezpiecznego i estetycznego montażu aparatury modułowej. Produkt charakteryzuje się jednorzędową konstrukcją, która pozwala na zabudowę do 18 standardowych modułów o szerokości 18 mm każdy. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), co gwarantuje trwałość i estetykę w nowoczesnych wnętrzach.

• Pojemność: 1 rząd mieszczący 18 modułów, co zapewnia optymalną przestrzeń dla zabezpieczeń nadprądowych, różnicowoprądowych oraz innych elementów automatyki.
• Bezpieczeństwo elektryczne: II klasa ochronności (podwójna izolacja) eliminuje konieczność uziemiania samej obudowy, zwiększając bezpieczeństwo użytkowania.
• Stopień ochrony: IP40 przy zamkniętych drzwiach chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, natomiast stopień IK07 zapewnia odporność na uderzenia mechaniczne o energii do 2J.
• Wyposażenie w zestawie: Rozdzielnica dostarczana jest z kompletem listew zaciskowych (1x PE oraz 1x N) zamontowanych na dedykowanym wsporniku. Każda listwa posiada 16 otworów przyłączeniowych (8x16 mm² oraz 8x10 mm²), co umożliwia pewne i przejrzyste prowadzenie przewodów o różnych przekrojach.
• Drzwi transparentne: Odwracalne drzwi w kolorze dymnym o kącie otwarcia 180° pozwalają na łatwą inspekcję stanu aparatury bez konieczności ich otwierania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Rozdzielnica spełnia wymagania normy IEC 60670-1-24 dotyczącej obudów dla osprzętu instalacyjnego do użytku domowego i podobnych instalacji stacjonarnych. Odporność na płomienie i nadmierne ciepło została zweryfikowana testem rozżarzonego drutu w temperaturze 650°C przez czas 30 minut, zgodnie z normą IEC 60695-2-10. Dodatkowo, urządzenie jest przystosowane do pracy w środowisku o stopniu zanieczyszczenia 2.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-1-18-PT-T jest dedykowana przede wszystkim do budownictwa mieszkaniowego, zarówno w nowych inwestycjach deweloperskich, jak i podczas modernizacji oraz remontów istniejących instalacji. Dzięki kompaktowym wymiarom (400 mm wysokości, 245 mm szerokości oraz 99 mm głębokości) idealnie mieści się w ścianach działowych i nośnych. Jest to rozwiązanie uniwersalne, pozwalające na montaż wszystkich typów aparatury modułowej, od wyłączników nadmiarowo-prądowych po zaawansowane sterowniki inteligentnego domu.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem wygody elektroinstalatora. Kaseta podtynkowa posiada fabryczne osłabienia na rurki instalacyjne i przewody z czterech stron, co pozwala na elastyczne doprowadzenie okablowania. Kluczowym elementem ułatwiającym pracę jest wyjmowany stelaż z szyną DIN, który umożliwia uzbrojenie rozdzielnicy aparaturą i wykonanie połączeń warsztatowych poza miejscem montażu, a następnie szybkie osadzenie całości w kasecie. Podczas montażu należy pamiętać o zachowaniu dopuszczalnego zakresu temperatur pracy od -25°C do +60°C. Drzwi są odwracalne, co pozwala na zmianę kierunku ich otwierania w zależności od warunków lokalnych na obiekcie.

FAQ

• Czy rozdzielnica zawiera szyny zaciskowe N i PE? Tak, produkt jest dostarczany z jedną listwą uziemiającą i jedną neutralną, każda posiada 16 punktów przyłączeniowych.
• Jaki jest kolor obudowy? Obudowa jest w kolorze białym RAL 9003, natomiast drzwi są transparentne (dymne).
• Czy można ją montować na zewnątrz? Nie, rozdzielnica posiada stopień ochrony IP40 i jest dedykowana wyłącznie do montażu wewnątrz pomieszczeń.
• Jaka jest maksymalna liczba modułów? Rozdzielnica mieści maksymalnie 18 modułów o szerokości 18 mm w jednym rzędzie.
