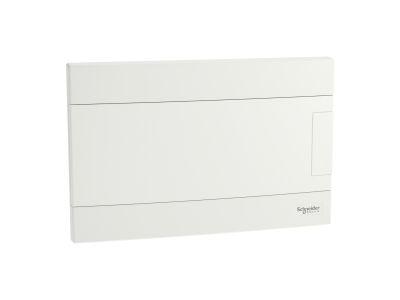

Rozdzielnica modułowa podtynkowa 1x12 IP40 drzwi białe, Easy9 EU EZ9EU-1-12-PT-P | EZ9EUB112 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Urządzenie posiada jeden rząd, który mieści 12 standardowych modułów o szerokości 18 mm każdy, co pozwala na elastyczną konfigurację zabezpieczeń nadprądowych, różnicowoprądowych oraz innych elementów automatyki budynkowej. Obudowa została wykonana z wysokiej jakości samogasnącego tworzywa sztucznego w kolorze białym (RAL 9003), charakteryzującego się odpornością na płomienie i wysoką temperaturę do 650°C przez okres 30 minut, zgodnie z rygorystyczną procedurą badawczą IEC 60695-2-10.

• Stopień ochrony: IP40 przy zamkniętych drzwiach oraz IP30 przy otwartych, co zapewnia skuteczną barierę przed ciałami obcymi.
• Wytrzymałość mechaniczna: Stopień IK07 gwarantuje odporność na uderzenia o energii do 2 dżuli.
• Klasa izolacji: II klasa ochronności (podwójna izolacja) podnosi poziom bezpieczeństwa użytkowania instalacji elektrycznej.
• Kompletne wyposażenie: W zestawie znajdują się dwie listwy zaciskowe (neutralna N oraz uziemiająca PE) zamontowane na wsporniku. Każda z listew posiada 8 otworów przyłączeniowych: 4 o przekroju 16 mm² oraz 4 o przekroju 10 mm², co umożliwia pewne i stabilne połączenie przewodów o różnych średnicach.
• Ergonomia: Odwracalne, pełne drzwi białe o kącie otwarcia 180° ułatwiają dostęp do aparatury nawet w wąskich korytarzach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Rozdzielnica spełnia wymagania normy IEC 60670-1-24, która określa ogólne wymagania dla obudów i części obudów przeznaczonych do domowych i podobnych stałych instalacji elektrycznych. Dodatkowo, zgodność z normą IEC 62262 potwierdza stopień ochrony przed zewnętrznymi uderzeniami mechanicznymi (IK), a testy według IEC 60695-2-10 gwarantują bezpieczeństwo pożarowe materiałów termoplastycznych.

Zastosowanie

Rozdzielnica Easy9 EU EZ9EU-1-12-PT-P jest dedykowana przede wszystkim do nowoczesnego budownictwa mieszkaniowego oraz obiektów użyteczności publicznej. Idealnie sprawdza się zarówno w nowych inwestycjach deweloperskich, jak i podczas modernizacji oraz remontów istniejących instalacji elektrycznych. Dzięki estetycznemu wykonaniu w kolorze RAL 9003 oraz montażowi podtynkowemu, urządzenie dyskretnie komponuje się z wystrojem wnętrz, zapewniając jednocześnie pełną funkcjonalność rozdzielczą wewnątrz pomieszczeń.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem wygody elektroinstalatora. Kaseta podtynkowa posiada fabryczne osłabienia na rurki instalacyjne z czterech stron, co pozwala na swobodne wprowadzanie kabli z dowolnego kierunku. Wewnętrzny stelaż z szyną DIN jest wyjmowany, co umożliwia wygodne oszynowanie i montaż aparatury modułowej na stole warsztatowym przed ostatecznym osadzeniem w kasecie. Podczas montażu należy pamiętać o zachowaniu dopuszczalnego zakresu temperatur pracy od -25°C do +60°C. Głębokość montażowa wynosząca 95,5 mm pozwala na stabilne osadzenie w większości typowych ścian działowych i nośnych.

FAQ

• Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w drugą stronę? Tak, rozdzielnica posiada drzwi odwracalne, co pozwala na zmianę kierunku ich otwierania w zależności od potrzeb lokalowych.
• Jakie są dokładne wymiary wnęki potrzebnej do montażu? Wymiary zewnętrzne obudowy to 285 mm wysokości, 185 mm szerokości oraz 95,5 mm głębokości. Zaleca się przygotowanie otworu z niewielkim zapasem montażowym.
• Czy w zestawie znajdują się szyny zaciskowe? Tak, produkt jest dostarczany z jedną listwą uziemiającą i jedną listwą neutralną, każda wyposażona w 8 punktów przyłączeniowych.
• Czy obudowa nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP40 oraz parametry materiałowe predysponują tę rozdzielnicę wyłącznie do montażu wewnątrz pomieszczeń.
