Rozdzielnica modułowa podtynkowa 1x12 IP30, KLV-12UPS-F | 178814 Eaton

Opis i Kluczowe Cechy

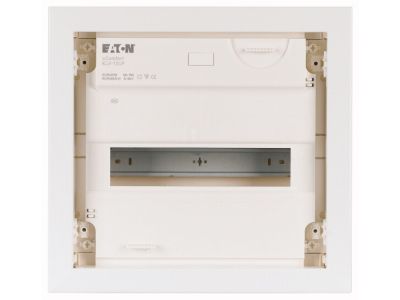

Rozdzielnica modułowa podtynkowa KLV-12UPS-F o numerze katalogowym 178814 to zaawansowane rozwiązanie drugiej generacji od renomowanego producenta Eaton. Urządzenie zostało zaprojektowane z myślą o najwyższych standardach estetyki i funkcjonalności w nowoczesnym budownictwie. Konstrukcja opiera się na wytrzymałej obudowie z tworzywa sztucznego, którą wieńczą eleganckie, płaskie drzwi wykonane z blachy stalowej. Dzięki smukłej ramie drzwi, rozdzielnica idealnie licuje się z powierzchnią ściany, co jest kluczowe w projektach o wysokim standardzie wykończenia.

• Pojemność modułowa: Rozdzielnica oferuje 1 rząd mieszczący 12 modułów, z dodatkowym zapasem miejsca na 2 jednostki (12+2), co pozwala na elastyczną rozbudowę instalacji w przyszłości.
• Bezpieczeństwo i ochrona: Urządzenie posiada II klasę ochronności, co gwarantuje pełną izolację i bezpieczeństwo użytkowania. Stopień ochrony IP30 skutecznie zabezpiecza wnętrze przed dostępem ciał obcych.
• Innowacyjne zaciski SK: W zestawie znajdują się profesjonalne zaciski przewodu neutralnego (N) oraz ochronnego (PE) wykonane w niezawodnej technologii śrubowej, zapewniającej trwały styk elektryczny.
• Precyzja wykonania: Pokrywa przednia posiada laserowy grawerunek zgodny z normami oraz możliwość plombowania, co jest niezbędne w instalacjach wymagających autoryzowanego dostępu.

Zgodność z Normami

Produkt został poddany rygorystycznym procedurom certyfikacyjnym, co potwierdza jego najwyższą jakość i bezpieczeństwo techniczne. Rozdzielnica KLV-12UPS-F jest w pełni zgodna z następującymi normami:

• IEC/EN 60670-24: Norma określająca wymagania dla obudów do domowych urządzeń ochronnych i podobnych instalacji elektrycznych stałych.
• DIN 43871: Standard definiujący wymiary i parametry rozdzielnic podtynkowych.
• IEC/EN 62208: Norma dotycząca pustych obudów do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia.
• IEC/EN 61439-3: Pełne zatwierdzenie do stosowania w tablicach rozdzielczych przeznaczonych do obsługi przez osoby postronne (DBO).

Zastosowanie

Rozdzielnica Eaton KLV drugiej generacji to produkt dedykowany do szerokiego spektrum zastosowań w sektorze mieszkaniowym oraz komercyjnym. Dzięki swojej kompaktowej budowie i estetycznemu wykończeniu, doskonale sprawdza się w:

• Nowoczesnym budownictwie wielorodzinnym jako główny punkt rozdziału energii w lokalach mieszkalnych.
• Biurach i obiektach użyteczności publicznej, gdzie wymagana jest dyskretna instalacja aparatury modułowej.
• Inteligentnych domach, gdzie dodatkowe miejsce na moduły (12+2) pozwala na montaż sterowników automatyki budynkowej.
• Projektach deweloperskich, dzięki możliwości dostawy w formie dedykowanych zestawów projektowych.

Wskazówki Montażowe

Proces instalacji rozdzielnicy KLV-12UPS-F został zoptymalizowany pod kątem oszczędności czasu instalatora. Kluczowe udogodnienia montażowe obejmują:

• Element regulacyjny 3D: Pozwala na precyzyjne wypoziomowanie i regulację głębokości montażu o maksymalnie 18 mm, co niweluje nierówności tynku.
• Zintegrowana poziomica: Umożliwia błyskawiczne i dokładne ustawienie puszki ściennej bez konieczności używania dodatkowych narzędzi.
• Zarządzanie okablowaniem: Specjalne uchwyty kablowe pozwalają na zachowanie nienagannego porządku wewnątrz obudowy, co ułatwia późniejszą konserwację.
• Uchwyty gwoździowe: Przyspieszają osadzenie puszki w otworze ściennym przed jej ostatecznym zamurowaniem.
• Moment dokręcania: Należy pamiętać o stosowaniu odpowiedniego momentu dokręcania dla zacisków śrubowych SK, zgodnie z instrukcją, aby zapewnić optymalne parametry przewodzenia.

FAQ

1. Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w drugą stronę?
Tak, konstrukcja ramy i drzwi pozwala na zmianę kierunku otwierania, co zwiększa ergonomię użytkowania w ciasnych korytarzach.

2. Czy istnieje możliwość zabezpieczenia rozdzielnicy przed dostępem osób niepowołanych?
Standardowy zamek krzywkowy można opcjonalnie wymienić na zamek z blokadą bezpieczeństwa (kluczyk), co jest zalecane w miejscach ogólnodostępnych.

3. Co oznacza zapas miejsca 12+2?
Oznacza to, że w jednym rzędzie, oprócz standardowych 12 modułów, konstrukcja przewiduje przestrzeń na montaż dodatkowych 2 modułów, co daje łącznie 14 jednostek szerokości na rząd.

4. Czy rozdzielnica nadaje się do montażu w ścianach gipsowo-kartonowych?
Model KLV-12UPS-F jest dedykowany do montażu podtynkowego w ścianach murowanych. Do ścian pustych (GK) dedykowane są wersje z odpowiednim zestawem montażowym (Hollow-wall).
