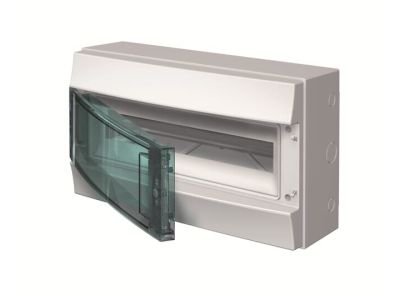

Rozdzielnica modułowa natynkowa hermetyczna Mistral65 1x8 18M IP65 125A drzwi transp.H65P18X120750 | 1SLM006500A2213 ABB

Alternatywny kod produktu: 1SLM006500A2213

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa hermetyczna Mistral65 1x8 18M (symbol 1SLM006500A2213) to rozwiązanie dedykowane do instalacji wewnętrznych i zewnętrznych, charakteryzujące się wysokim stopniem ochrony IP65. Obudowa wyposażona w perforacje po bokach i u góry, z możliwością wykorzystania zestawu do łączenia obudów (symbol 1SLM006500A1949 o przekroju Ø28,5 mm). Drzwi otwierane do lewej lub prawej strony pod kątem 180° ułatwiają dostęp do aparatury.

• Stopień ochrony IP65: Zapewnia szczelność przed wnikaniem pyłu i strumieni wody, idealna do montażu na zewnątrz budynków lub w pomieszczeniach wilgotnych.
• Drzwi otwierane do 180°: Umożliwiają pełny dostęp do aparatury, ułatwiając montaż, przeglądy i konserwację urządzeń modułowych.
• Perforacje boczne i górne: Umożliwiają wprowadzanie kabli przez dławiki, z możliwością wykorzystania zestawu do łączenia obudów o średnicy Ø28,5 mm.
• Maska na 1 dodatkowy moduł: Zwiększa elastyczność montażową, pozwalając na optymalne wykorzystanie przestrzeni wewnętrznej obudowy.
• Przystosowanie do szyn DIN 125/150 mm: Możliwość zmiany rozstawu szyn oraz głębokości osadzenia, co umożliwia montaż aparatury o różnych wymiarach, w tym wyłączników S800, XT1 i XT3.

Zgodność z Normami

Rozdzielnica Mistral65 spełnia wymagania norm europejskich, w tym dyrektyw dotyczących niskiego napięcia (LVD) i kompatybilności elektromagnetycznej (EMC). Charakteryzuje się testami odporności na obciążenia mechaniczne IK10, testem rozżarzonego drutu GWT >750°C oraz odpornością na promieniowanie UV. Napięcie izolacji Ui wynosi 1000V AC / 1500V DC, co potwierdza jej przydatność do stosowania w aplikacjach PV.

Zastosowanie

Rozdzielnica Mistral65 1x8 18M znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej ochrony środowiskowej i mechanicznej.

• Instalacje zewnętrzne (ogrody, place budowy, parkingi) – dzięki stopniowi ochrony IP65.
• Pomieszczenia wilgotne (piwnice, garaże, hale przemysłowe) – ochrona przed wilgocią i pyłem.
• Aplikacje PV (fotowoltaika) – kompatybilność z wymaganiami systemów solarnych.
• Instalacje przemysłowe – montaż aparatury modułowej o różnych wymiarach, w tym zabezpieczeń kompaktowych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich przepisów bezpieczeństwa. Obudowę mocować do stabilnej, płaskiej powierzchni, z uwzględnieniem jej ciężaru i obciążenia aparaturą. Wprowadzanie kabli przez perforacje boczne/górne powinno odbywać się z użyciem odpowiednich dławików kablowych (dostępnych osobno), z uwzględnieniem ich średnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Dopuszczalne jest otwieranie drzwi na lewą lub prawą stronę – należy dostosować ustawienie przed montażem.

FAQ

• Czy rozdzielnica Mistral65 nadaje się do instalacji fotowoltaicznych? Tak, obudowa charakteryzuje się napięciem izolacji Ui 1000V AC / 1500V DC oraz odpornością na UV, co spełnia wymagania aplikacji PV.
• Jakie są możliwości adaptacji szyn DIN? Obudowa pozwala na zmianę rozstawu szyn z 125 mm na 150 mm oraz regulację głębokości osadzenia, co umożliwia montaż różnych typów aparatury modułowej.
• Czy drzwi rozdzielnicy można otwierać w obu kierunkach? Tak, drzwi otwierają się do lewej lub prawej strony pod kątem 180°, co ułatwia dostęp w zależności od lokalizacji montażu.
