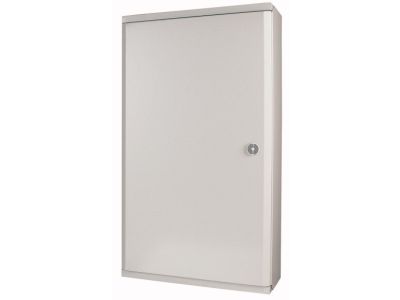

Rozdzielnica modułowa natynkowa 9x24 IP30 z wyposażeniem, BP-O-600/15-C Profi+ | 293310 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa BP-O-600/15-C z prestiżowej serii Profi+ marki EATON to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych. Urządzenie charakteryzuje się imponującą pojemnością 9 rzędów po 24 moduły, co pozwala na montaż rozbudowanej aparatury modułowej, sterowniczej oraz zabezpieczającej. Konstrukcja została zaprojektowana z myślą o prądach znamionowych sięgających aż 630A, co czyni ją idealnym wyborem dla obiektów o dużym zapotrzebowaniu na moc.

• Modułowość i Elastyczność: System Profi+ umożliwia łatwe łączenie rozdzielnic natynkowych zarówno w układzie szeregowym, jak i pionowym, co pozwala na niemal nieograniczoną rozbudowę systemu rozdzielczego.
• Solidna Konstrukcja: Obudowa wykonana z wysokiej jakości blachy stalowej zapewnia sztywność i trwałość mechaniczną, niezbędną w warunkach przemysłowych i komercyjnych.
• Stopień Ochrony IP30: Zapewnia skuteczną ochronę przed dostępem do części niebezpiecznych oraz przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem w suchych pomieszczeniach technicznych.
• Klasa Ochronności I: Gwarantuje bezpieczeństwo użytkowania poprzez zastosowanie zacisku ochronnego do połączenia z przewodem PE.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i sterownic niskonapięciowych. Rozdzielnica BP-O-600/15-C spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskonapięciowej. Dzięki temu inżynierowie i instalatorzy mają pewność, że system jest w pełni kompatybilny z certyfikowaną aparaturą EATON oraz innych producentów, zachowując odpowiednie parametry termiczne i wytrzymałościowe.

Zastosowanie

Rozdzielnica EATON Profi+ znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego, użyteczności publicznej oraz w przemyśle. Jest to idealne rozwiązanie dla:

• Głównych i podrzędnych tablic rozdzielczych w biurowcach i centrach handlowych.
• Systemów automatyki budynkowej i sterowania procesami technologicznymi.
• Rozdzielni piętrowych w budynkach wielorodzinnych o wysokim standardzie.
• Instalacji przemysłowych, gdzie wymagana jest wysoka koncentracja aparatury modułowej na ograniczonej powierzchni.

Wskazówki Montażowe

Montaż rozdzielnicy BP-O-600/15-C powinien być przeprowadzony przez wykwalifikowany personel elektrotechniczny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie Podłoża: Ze względu na gabaryty i wagę rozdzielnicy wraz z osprzętem, należy zapewnić stabilne mocowanie do ściany o odpowiedniej nośności.
• Zarządzanie Przewodami: Zaleca się wykorzystanie dedykowanych przepustów kablowych oraz systemów grzebieniowych, aby zachować przejrzystość instalacji i ułatwić późniejszą konserwację.
• Moment Dokręcania: Wszystkie połączenia śrubowe szyn nośnych oraz aparatury powinny być dokręcone z momentem zgodnym ze specyfikacją techniczną producenta, aby uniknąć przegrzewania się styków.
• Łączenie Obudów: Przy łączeniu kaskadowym należy stosować dedykowane zestawy połączeniowe EATON, które zapewniają ciągłość galwaniczną i stabilność mechaniczną zestawu.

FAQ

1. Czy rozdzielnica zawiera szyny DIN w zestawie?
Tak, rozdzielnica w wersji z wyposażeniem posiada zamontowane szyny nośne DIN, które umożliwiają natychmiastowy montaż aparatury modułowej.

2. Czy można zmienić kierunek otwierania drzwi?
Konstrukcja serii Profi+ zazwyczaj pozwala na elastyczną konfigurację, jednak należy sprawdzić konkretny wariant drzwi dostarczony z modelem BP-O-600/15-C.

3. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, stopień ochrony IP30 jest przeznaczony do zastosowań wewnętrznych. Do zastosowań zewnętrznych lub w trudnych warunkach należy wybrać modele o stopniu ochrony IP54 lub wyższym.
