Rozdzielnica modułowa natynkowa 7x24 IP30 z wyposażeniem, BP-O-600/12-C Profi+ | 293309 Eaton

Alternatywny kod produktu: BP-O-600/12-C

Opis i Kluczowe Cechy

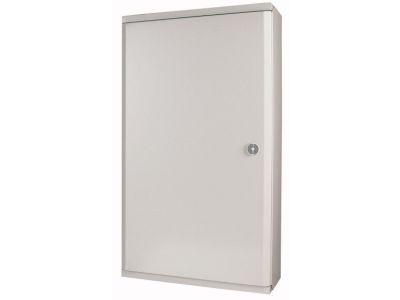

Rozdzielnica modułowa natynkowa BP-O-600/12-C z prestiżowej serii Profi+ marki Eaton to zaawansowane rozwiązanie dedykowane dla profesjonalnych systemów rozdziału energii. Urządzenie charakteryzuje się imponującą pojemnością wynoszącą 168 modułów, rozmieszczonych w układzie 7 rzędów po 24 moduły każdy. Taka konfiguracja pozwala na przejrzyste i bezpieczne rozmieszczenie aparatury modułowej, sterowniczej oraz zabezpieczającej w rozbudowanych instalacjach elektrycznych.

Kluczowym atutem serii Profi+ jest jej wysoka obciążalność prądowa, sięgająca aż 630 A, co czyni tę rozdzielnicę idealnym wyborem nie tylko dla budownictwa mieszkaniowego, ale przede wszystkim dla obiektów komercyjnych i przemysłowych. Konstrukcja wykonana z wysokiej jakości blachy stalowej zapewnia pierwszą klasę ochronności, a stopień ochrony IP30 gwarantuje skuteczną barierę przed dostępem do części niebezpiecznych dla ciał stałych o średnicy powyżej 12,5 mm. Unikalna modułowość systemu pozwala na elastyczne łączenie rozdzielnic natynkowych zarówno w pionie, jak i w poziomie, co umożliwia niemal nieograniczoną rozbudowę systemu rozdzielczego w miarę rosnących potrzeb obiektu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach elektroenergetycznych. Rozdzielnica spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dzięki temu projektanci i instalatorzy mają pewność, że konstrukcja mechaniczna wytrzyma obciążenia termiczne i dynamiczne występujące przy prądach znamionowych do 630 A. Dodatkowo, system Profi+ wspiera prefabrykację zestawów rozdzielczych zgodnie z normą IEC/EN 61439, co ułatwia proces certyfikacji gotowej rozdzielnicy przez producenta zestawu.

Zastosowanie

Rozdzielnica BP-O-600/12-C znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budynkach użyteczności publicznej: Szkoły, urzędy i szpitale, gdzie wymagana jest wysoka niezawodność i duża liczba obwodów.
• Obiektach komercyjnych: Centra handlowe, biurowce oraz hotele, gdzie system Profi+ pozwala na estetyczny i funkcjonalny montaż aparatury.
• Przemyśle: Jako lokalne punkty rozdziału energii w halach produkcyjnych i magazynowych, obsługujące maszyny i systemy automatyki.
• Infrastrukturze krytycznej: W serwerowniach i centrach danych jako element systemów zasilania gwarantowanego.

Wskazówki Montażowe

Montaż rozdzielnicy natynkowej Eaton Profi+ powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Przygotowanie podłoża: Ze względu na gabaryty i wagę rozdzielnicy (7x24 moduły), należy upewnić się, że ściana posiada odpowiednią nośność.
• Zarządzanie okablowaniem: Wykorzystaj systemowe wprowadzenia kablowe, aby zachować deklarowany stopień ochrony IP30. Zaleca się stosowanie dławnic lub dedykowanych przepustów dla zachowania porządku wewnątrz obudowy.
• Moment dokręcania: Podczas montażu aparatury na szynach DIN oraz podłączania szyn zbiorczych, należy bezwzględnie przestrzegać momentów dokręcania śrub określonych przez producenta aparatury, co zapobiega przegrzewaniu się styków.
• Łączenie obudów: W przypadku łączenia szeregowego lub pionowego, należy użyć dedykowanych zestawów połączeniowych Eaton, które zapewniają ciągłość galwaniczną obudowy i stabilność mechaniczną całej konstrukcji.

FAQ

• Jaki jest maksymalny prąd znamionowy tej rozdzielnicy? Rozdzielnica BP-O-600/12-C z serii Profi+ jest przystosowana do pracy z prądem znamionowym do 630 A.
• Czy rozdzielnica posiada wyposażenie w zestawie? Tak, model ten dostarczany jest z wyposażeniem, co obejmuje m.in. stelaż z szynami DIN oraz osłony frontowe (maskownice).
• Czy można ją zamontować w miejscu narażonym na wilgoć? Model ten posiada stopień ochrony IP30, co oznacza, że jest przeznaczony do montażu wewnątrz suchych pomieszczeń. Do warunków trudniejszych zaleca się wersje IP54 z tej samej serii.
• Ile modułów 18mm zmieści się w jednym rzędzie? Każdy z 7 rzędów pomieści 24 standardowe moduły o szerokości 17,5-18 mm, co daje łącznie 168 miejsc modułowych.
