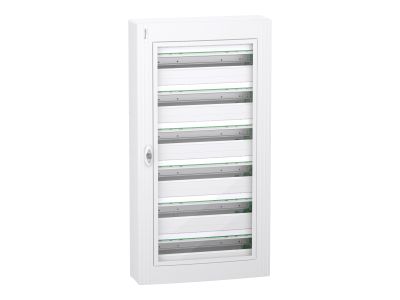

Rozdzielnica modułowa natynkowa 6x24 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-6-24-NT-P | LVSXR624 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 6x24 IP40 z przezroczystymi drzwiami to kompaktowe rozwiązanie do montażu wewnątrz pomieszczeń. Wyposażona w 6 szyn DIN (24 moduły 18 mm każda) zapewnia elastyczność w projektowaniu instalacji elektrycznych. Wbudowane bloki zacisków uziemiających i neutralnych ułatwiają organizację okablowania. Zdejmowane płyty wprowadzeniowe w górnej i dolnej części obudowy umożliwiają elastyczne doprowadzanie kabli z różnych kierunków.

• 6 szyn DIN (24 moduły): Umożliwiają montaż aparatury modułowej o szerokości do 18 mm na każdej szynie, dostosowując obudowę do indywidualnych potrzeb instalacji.
• Przezroczyste drzwi: Ułatwiają szybką wizualną kontrolę stanu aparatury i identyfikację poszczególnych obwodów bez konieczności otwierania rozdzielnicy.
• Bloki zacisków uziemiających i neutralnych: Zapewniają 72 i 84 wyjścia odpowiednio, co umożliwia uporządkowane i bezpieczne podłączanie przewodów.
• Stopień ochrony IP40 (drzwi zamknięte): Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm – odpowiedni do suchych pomieszczeń wewnątrz budynków.
• Klasa izolacji II i napięcie Ui 400V: Gwarantują bezpieczeństwo obsługi i odporność na przepięcia, co pozwala na stosowanie w instalacjach o podwyższonym ryzyku.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24, IEC 61439-1 i 3, co zapewnia jej zgodność z międzynarodowymi standardami dla rozdzielnic niskiego napięcia. Posiada oznakowanie CE i klasę izolacji II. Przystosowana do pracy w temperaturach od -25°C do 60°C.

Zastosowanie

Rozdzielnica modułowa 6x24 IP40 przeznaczona jest do montażu natynkowego w instalacjach elektrycznych wewnątrz budynków mieszkalnych, biurowych, handlowych i usługowych.

• W instalacjach mieszkaniowych – jako główna tablica rozdzielcza zabezpieczająca obwody oświetleniowe i gniazdkowe.
• W obiektach usługowych (biura, sklepy) – do zasilania obwodów oświetleniowych, gniazd wtykowych i systemów klimatyzacji.
• W małych zakładach produkcyjnych – do rozdziału energii dla maszyn i urządzeń o średnim poborze mocy.
• W systemach automatyki budynkowej – jako centralny punkt rozdzielczy dla sterowników i czujników.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowę mocować bezpośrednio do ściany, zachowując odpowiednie odstępy dla wentylacji. Kable wprowadzać przez zdejmowane płyty w górnej lub dolnej części obudowy, stosując odpowiednie dławiki kablowe. Po zamontowaniu aparatury, sprawdzić poprawność połączeń i dokręcić wszystkie śruby. Zaleca się stosowanie dodatkowych ochraniaczy na krawędzie szyn DIN oraz prawidłowe oznakowanie obwodów za pomocą etykiet identyfikacyjnych.

FAQ

• Czy rozdzielnica jest przystosowana do montażu zewnętrznego? Nie – stopień ochrony IP40 (drzwi zamknięte) oraz klasa izolacji II określają jej przeznaczenie wyłącznie do montażu wewnątrz suchych pomieszczeń.
• Jakie jest maksymalne obciążenie prądowe rozdzielnicy? Prąd znamionowy wynosi do 125A, co pozwala na zasilanie średnich instalacji elektrycznych.
• Czy rozdzielnica posiada podwójne izolowanie (Klasa II)? Tak – klasa izolacji II zapewnia podwójne izolowanie, co zwiększa bezpieczeństwo użytkowania w instalacjach niskiego napięcia.
