Rozdzielnica modułowa natynkowa 4x24 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-4-24-NT-P | LVSXR424 Schneider Electric

Opis i Kluczowe Cechy

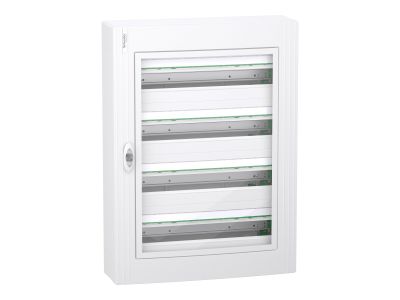

Rozdzielnica modułowa PrismaSeT XS w wersji natynkowej o strukturze 4x24 modułów (po 24 moduły w rzędzie) to kompaktowe rozwiązanie dla instalacji elektrycznych w sektorze mieszkaniowym i usługowym. Wyposażona w przezroczyste drzwi, białą obudowę RAL 9003 i metalowo-plastikową konstrukcję, zapewnia estetykę i trwałość. Stopień ochrony IP40 (przy zamkniętych drzwiach) i IK09 gwarantują ochronę przed pyłem i mechanicznymi uderzeniami.

• 4 rzędy po 24 moduły: Maksymalna pojemność 96 modułów 18 mm – elastyczność w projektowaniu instalacji pod względem ilości aparatury.
• Przezroczyste drzwi: Umożliwiają szybką wizualną kontrolę stanu aparatury bez konieczności otwierania szafy, co skraca czas przeglądów.
• Stopień ochrony IP40: Ochrona przed pyłem i ciałami stałymi o średnicy powyżej 1 mm – odpowiednie do suchych pomieszczeń.
• Stopień ochrony IK09: Odporność na uderzenia mechaniczne o energii 10J – zwiększa trwałość w warunkach przemysłowych i warsztatowych.
• Klasa izolacji II: Podwyższone bezpieczeństwo przeciwporażeniowe – izolacja podwójna lub wzmocniona zapobiega przypadkowemu dotknięciu elementów pod napięciem.

Zgodność z Normami

Rozdzielnica PrismaSeT XS 4x24 spełnia wymagania norm międzynarodowych IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3. Zapewnia zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa niskonapięciowego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz deklarację zgodności.

Zastosowanie

Rozdzielnica modułowa PrismaSeT XS 4x24 dedykowana jest do montażu natynkowego w pomieszczeniach suchych, takich jak mieszkania, biura, lokale usługowe, warsztaty czy garaże. Jej konstrukcja umożliwia łatwe wprowadzanie kabli zarówno od góry, jak i od dołu za pomocą zdejmowanych płyt wprowadzeniowych.

• Instalacje mieszkaniowe – centralne rozdzielnice dla budynków wielorodzinnych lub domów jednorodzinnych.
• Obiekty usługowe (biura, sklepy, lokale gastronomiczne) – kompaktowa obudowa oszczędza miejsce.
• Warsztaty i garaże – odporna konstrukcja IK09 chroni aparaturę przed uszkodzeniami mechanicznymi.
• Miejsca wymagające estetycznego montażu z zachowaniem przezroczystych drzwi do kontroli stanu instalacji.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Rozdzielnicę mocować do stabilnej, równej powierzchni ściany za pomocą dedykowanych otworów montażowych. Kable wprowadzać przez zdejmowane płyty wprowadzeniowe w górnej lub dolnej części obudowy, zachowując promień gięcia zgodny z normami. Szyny DIN są zdejmowalne – ułatwia to okablowanie i późniejszą konserwację. Drzwi powinny być zamykane z lekkim dociskiem, aby zapewnić zakładaną szczelność IP40.

FAQ

• Jakie jest maksymalne obciążenie prądowe rozdzielnicy? Prąd znamionowy ln wynosi do 125A, co umożliwia zasilanie większości standardowych instalacji mieszkaniowych i lekkich instalacji przemysłowych.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Rozdzielnica przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń suchych. Stopień ochrony IP40 nie chroni przed wilgocią.
• Czy można stosować pionowy rozdzielacz Acti9 VDIS 24 modułów w tej obudowie? Tak – obudowa przystosowana jest do montażu pionowego rozdzielacza Acti9 VDIS o rozmiarze 24 modułów.
