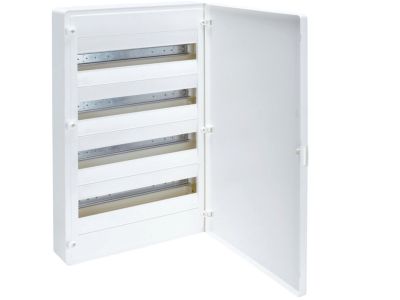

Rozdzielnica modułowa natynkowa 4x18 IP40, drzwi pełne, Golf | VS418PD Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Golf o numerze katalogowym VS418PD to zaawansowane rozwiązanie od renomowanego producenta HAGER, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją czterorzędową, gdzie każdy rząd mieści do 18 modułów, co daje łączną pojemność 72 jednostek modułowych. Taka konfiguracja pozwala na przejrzyste rozmieszczenie aparatury sterującej, zabezpieczającej oraz pomiarowej w jednym miejscu.

• Stopień ochrony IP40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co czyni ją idealnym wyborem do suchych pomieszczeń wewnątrz budynków.
• Drzwi pełne: Estetyczne wykończenie maskuje aparaturę, chroniąc ją jednocześnie przed przypadkowym dostępem osób niepowołanych.
• Szyny TH35: Fabrycznie zamontowane szyny montażowe standardu DIN umożliwiają błyskawiczną instalację wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów modułowych.
• System osłon: Zintegrowane osłony chronią przed dotykiem części czynnych, podnosząc standard bezpieczeństwa eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic niskiego napięcia. Spełnienie tych standardów gwarantuje, że rozdzielnica VS418PD może być bezpiecznie stosowana w budownictwie mieszkaniowym oraz komercyjnym. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną, co jest kluczowe przy długotrwałym obciążeniu prądowym zainstalowanej aparatury.

Zastosowanie

Rozdzielnica HAGER Golf znajduje szerokie zastosowanie w nowoczesnych systemach elektroinstalacyjnych. Jest dedykowana do:

• Rozdziału mocy: Jako główny lub pomocniczy punkt dystrybucji energii w lokalach mieszkalnych i biurach.
• Sterowania i automatyki: Dzięki dużej pojemności 72 modułów, idealnie nadaje się do montażu sterowników PLC, przekaźników czasowych oraz modułów inteligentnego domu.
• Pomiaru energii: Pozwala na montaż liczników energii elektrycznej montowanych na szynę DIN oraz analizatorów parametrów sieci.
• Rozdziału sygnałów: Może służyć jako punkt zbiorczy dla instalacji niskoprądowych.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy VS418PD jest intuicyjny i szybki dzięki przemyślanej konstrukcji obudowy. Podczas instalacji zaleca się zachowanie odpowiednich odstępów dla zapewnienia optymalnej cyrkulacji powietrza. Należy zwrócić uwagę na prawidłowe wprowadzenie przewodów przez dedykowane przepusty, co zapobiega uszkodzeniom izolacji. Wykorzystanie listew N i PE (jeśli są w zestawie lub dokupione osobno) pozwala na zachowanie porządku w okablowaniu i ułatwia późniejsze prace serwisowe. Moment dokręcania śrub mocujących aparaturę powinien być zgodny z zaleceniami producentów poszczególnych komponentów.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP40 oraz konstrukcja serii Golf są przeznaczone wyłącznie do montażu wewnątrz budynków w miejscach nienarażonych na bezpośrednie działanie wilgoci.
• Ile rzędów posiada model VS418PD? Jest to rozdzielnica czterorzędowa, posiadająca 4 szyny TH35, z których każda mieści 18 modułów o szerokości 17,5 mm.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja serii Golf zazwyczaj umożliwia zmianę kierunku otwierania drzwi, co zwiększa ergonomię użytkowania w ciasnych korytarzach.
