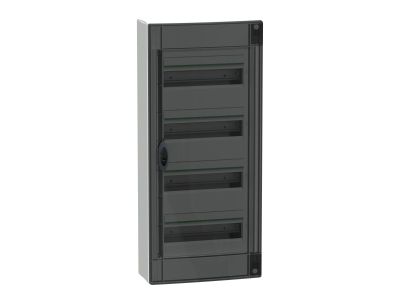

Rozdzielnica modułowa natynkowa 4x13 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-4-13-NT-P | LVSXR413 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa w formacie 4 rzędów po 13 modułów (18 mm) to kompaktowe i funkcjonalne rozwiązanie do montażu wewnętrznego w instalacjach elektrycznych. Wyposażona w przezroczyste drzwi z tworzywa sztucznego, pozwala na szybką inspekcję stanu aparatury bez otwierania obudowy. Stopień ochrony IP40 chroni wnętrze przed pyłem i ciałami stałymi, a klasa izolacji II zapewnia podwójną izolację dla maksymalnego bezpieczeństwa. Obudowa w kolorze białym RAL 9003 doskonale komponuje się z wyposażeniem wnętrz mieszkalnych i usługowych.

• Konstrukcja 4x13 modułów (18 mm): Elastyczne zagospodarowanie przestrzeni dla aparatury modułowej, z możliwością indywidualnego doboru osprzętu.
• Przezroczyste drzwi z tworzywa: Umożliwiają szybką weryfikację stanu zabezpieczeń i połączeń bez konieczności otwierania obudowy – oszczędność czasu przy przeglądach.
• Stopień ochrony IP40: Odpowiedni do suchych pomieszczeń, zabezpiecza przed pyłem i drobnymi ciałami stałymi wnikać do wnętrza rozdzielnicy.
• Szyny DIN zdejmowane: Ułatwiają montaż, modernizację i konserwację aparatury – elastyczność instalacji bez konieczności demontażu całej obudowy.
• Klasa izolacji II, napięcie izolacji 400V: Maksymalne bezpieczeństwo użytkowania, minimalizuje ryzyko porażenia prądem w instalacjach domowych i usługowych.
• Zdejmowane płyty wprowadzeniowe: Umożliwiają wprowadzenie kabli z góry lub dołu obudowy, dostosowując instalację do lokalnych wymagań bez dodatkowych narzędzi.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 oraz IEC 61439-1 i 3, dotyczących konstrukcji, bezpieczeństwa i klasy izolacji. Posiada oznaczenie CE i jest przeznaczona do instalacji zgodnych z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Idealna do stosowania w instalacjach elektrycznych w sektorze mieszkaniowym, usługowym oraz małych obiektach przemysłowych, gdzie wymagana jest zwarta, funkcjonalna i bezpieczna obudowa modułowa.

• Montaż w domach jednorodzinnych i mieszkaniach – centralne rozdzielnice zabezpieczeń.
• Instalacje w biurach, sklepach i placówkach usługowych – kompaktowe rozwiązanie z przezroczystymi drzwiami ułatwiającymi diagnostykę.
• Małe obiekty przemysłowe i warsztaty – elastyczność w dobieraniu aparatury modułowej.
• Modernizacje istniejących instalacji – wymiana starych rozdzielnic na nowoczesne, kompaktowe rozwiązania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozdzielnica przystosowana jest do montażu natynkowego na ścianie – należy przygotować odpowiednią powierzchnię. Kable wprowadzać przez zdejmowane płyty, dostosowując otwory do średnicy przewodów. Szyny DIN montować zgodnie z dokumentacją aparatury, zachowując odstępy izolacyjne. Po zamontowaniu aparatury, zamknąć drzwi i sprawdzić stopień ochrony IP. Przechowywać w suchym miejscu, z dala od źródeł ciepła.

FAQ

• Jaki jest maksymalny prąd znamionowy rozdzielnicy? Produkt jest przewidziany do stosowania z aparaturą o prądzie znamionowym do 90A – należy dobrać odpowiednie zabezpieczenia zgodnie z dokumentacją instalacji.
• Czy obudowa jest odporna na wysokie temperatury? Tak – tworzywo obudowy wytrzymuje temperatury do 60°C w normalnej eksploatacji, a odporność na płomienie wynosi 650°C dla obudowy i 750°C dla drzwi.
• Czy drzwi są wymienne na inne typy (np. metalowe)? Nie – drzwi stanowią integralną część konstrukcji obudowy. Wersja z przezroczystymi drzwiami zapewnia optymalną widoczność stanu aparatury.
