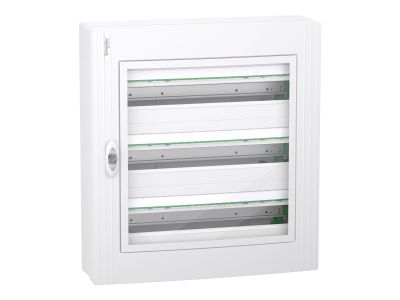

Rozdzielnica modułowa natynkowa 3x24 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-3-24-NT-P | LVSXR324 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 3x24 IP40 IK09 z przezroczystymi drzwiami to kompaktowe rozwiązanie dla instalacji elektrycznych w budynkach mieszkalnych i usługowych. Przeznaczona do montażu na ścianie, oferuje 3 rzędy po 24 moduły 18 mm, co łącznie daje 72 miejsca na aparaturę modułową. Klasa izolacji II i napięcie izolacji znamionowej Ui 400V zapewniają bezpieczeństwo użytkowania.

• 3 rzędy po 24 moduły: Maksymalna elastyczność w konfiguracji obwodów – idealna do rozbudowanych instalacji.
• Stopień ochrony IP40 (drzwi zamknięte): Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm – bezpieczna w użytkowaniu wewnątrz pomieszczeń.
• Stopień ochrony IK09: Odporność na udary mechaniczne do 10J – solidna konstrukcja chroniąca aparaturę przed uszkodzeniami.
• Przezroczyste drzwi: Umożliwiają łatwą identyfikację oznaczeń i statusu aparatury bez otwierania obudowy.
• Zdejmowane szyny DIN i płyta tylna: Ułatwiają montaż, okablowanie i późniejszą konserwację instalacji.
• Bloki zacisków uziemiających i neutralnych: Umożliwiają profesjonalne rozprowadzenie przewodów uziemiających i neutralnych – 38 wyjść uziemienie, 56 wyjść neutralne.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 oraz IEC 61439-1 i 3. Posiada klasę izolacji II, napięcie izolacji znamionowej Ui 400V i kategorię przepięciową II. Produkt posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Obudowa PrismaSeT XS przeznaczona jest do montażu natynkowego w instalacjach elektrycznych wewnątrz budynków mieszkalnych, biurowych i usługowych.

• Instalacje mieszkaniowe – zasilanie obwodów gniazd, oświetlenia i dedykowanych obwodów.
• Obiekty usługowe – biura, sklepy, lokale gastronomiczne – elastyczne rozwiązanie dla zróżnicowanych potrzeb.
• Małe i średnie instalacje przemysłowe – rozdzielnice podrzędne, punkty zasilania maszyn i urządzeń.
• Modernizacje i remonty instalacji – kompaktowa obudowa ułatwiająca integrację z istniejącymi systemami.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Obudowę należy zamocować do ściany przy użyciu odpowiednich kołków i wkrętów dostosowanych do podłoża. Kable wprowadzać przez zdejmowane płyty wprowadzeniowe w górnej lub dolnej części obudowy, dbając o zachowanie promienia gięcia przewodów. Szyny DIN i blok zacisków uziemienia/neutralnego montować zgodnie z dokumentacją techniczną. Po zakończeniu prac sprawdzić poprawność połączeń i szczelność wprowadzeń kabli. Pamiętać o zachowaniu minimalnej odległości od innych elementów instalacji zgodnie z normami.

FAQ

• Jaki jest maksymalny prąd znamionowy rozdzielnicy? Maksymalny prąd znamionowy wynosi 125A, co pozwala na zasilanie większości typowych instalacji w budynkach mieszkalnych i usługowych.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Produkt przeznaczony jest wyłącznie do montażu wewnątrz pomieszczeń. Stopień ochrony IP40 nie zapewnia ochrony przed wilgocią i wodą.
• Jakie są wymiary rozdzielnicy? Całkowite wymiary wynoszą (szer.) 550 mm x (wys.) 600 mm x (gł.) 168 mm. Dokładne wymiary ułatwiają planowanie przestrzeni montażowej i integrację z innymi elementami instalacji.
