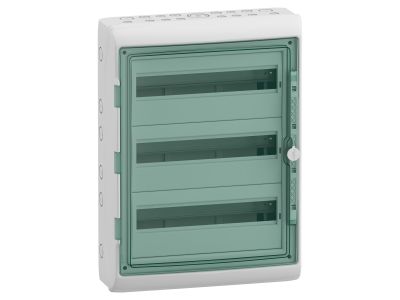

Rozdzielnica modułowa natynkowa 3x18 IP65 MRV-3-18-NT-T drzwi transparentne, Mureva (dawna Kaedra) | 13436 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Mureva (dawniej znana jako Kaedra) o numerze katalogowym 13436 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach instalacyjnych. Urządzenie oferuje przestrzeń montażową dla 54 modułów, rozmieszczonych w trzech rzędach po 18 modułów każdy. Taka konfiguracja pozwala na budowę rozbudowanych układów sterowania i zabezpieczeń w jednej, kompaktowej obudowie o wymiarach 448 mm szerokości, 610 mm wysokości oraz 160 mm głębokości.

Kluczowym atutem produktu jest wysoki stopień ochrony IP65, który gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody lane z dowolnego kierunku. Wytrzymałość mechaniczna na poziomie IK09 zapewnia ochronę przed uderzeniami o energii do 10 dżuli, co czyni rozdzielnicę idealnym wyborem do obiektów przemysłowych. Obudowa została wykonana w kolorze jasnoszarym (RAL 7035) i wyposażona w odwracalne, transparentne drzwi, które umożliwiają szybką inspekcję stanu aparatury modułowej bez konieczności otwierania wnętrza.

• Pojemność: 54 moduły (3 rzędy po 18) zapewniają elastyczność w projektowaniu instalacji.
• Prąd znamionowy: Wartość In wynosząca 125A pozwala na obsługę obciążeń o dużej mocy.
• Odporność: Szeroki zakres temperatury użytkowania od -25°C do 60°C umożliwia pracę w trudnych warunkach termicznych.
• Bezpieczeństwo: 2 klasa ochronności zwiększa bezpieczeństwo obsługi i eksploatacji.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych. Rozdzielnica w stanie pustym jest zgodna z normą IEC 60670, określającą wymagania dla obudów i osłon do osprzętu elektroinstalacyjnego. Po wyposażeniu w aparaturę, jednostka spełnia wymogi normy IEC 60493-3 (zgodnie z deklaracją dla serii Mureva/Kaedra) oraz EN 60439-1, co potwierdza jej przydatność do budowy zestawów rozdzielczych i sterowniczych niskiego napięcia.

Zastosowanie

Dzięki swojej wielofunkcyjności i wysokiej odporności na czynniki zewnętrzne, rozdzielnica Mureva 13436 znajduje zastosowanie w szerokim spektrum inwestycji. Jest dedykowana do wewnętrznych i zewnętrznych instalacji wodoodpornych, takich jak:

• Hale produkcyjne i magazynowe o podwyższonym zapyleniu.
• Myjnie samochodowe oraz obiekty gospodarki wodno-ściekowej.
• Instalacje fotowoltaiczne (PV) jako punkt zbiorczy zabezpieczeń DC/AC.
• Parkingi podziemne i obiekty użyteczności publicznej narażone na akty wandalizmu.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy powinien być przeprowadzony na płaskiej powierzchni, aby zachować deklarowaną szczelność IP65. Dzięki odwracalnym drzwiom, instalator ma możliwość dostosowania kierunku otwierania (lewo/prawo) do specyfiki miejsca montażu. Podczas instalacji aparatury należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz dokręcanie zacisków zgodnie z momentem zalecanym przez producentów osprzętu. Przepusty kablowe powinny być realizowane przy użyciu odpowiednich dławnic, aby nie naruszyć stopnia ochrony obudowy.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP65 oraz odporności na promieniowanie UV i szerokiemu zakresowi temperatur, produkt jest dedykowany do instalacji zewnętrznych.
• Jaka jest maksymalna liczba modułów, które można zamontować? Rozdzielnica mieści maksymalnie 54 moduły o szerokości 18mm każdy, podzielone na 3 rzędy.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, drzwi są odwracalne, co pozwala na ich montaż z otwieraniem na prawą lub lewą stronę w zależności od potrzeb użytkownika.
