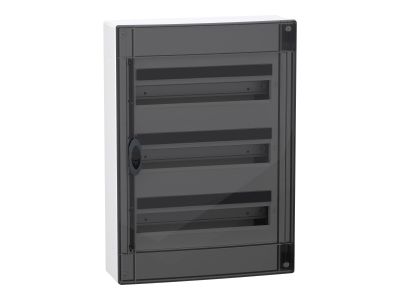

Rozdzielnica modułowa natynkowa 3x18 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-3-18-NT-P | LVSXR318 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 3x18 z przezroczystymi drzwiami stanowi kompaktowe i funkcjonalne rozwiązanie do montażu wewnątrz pomieszczeń. Wyposażona w 3 rzędy po 18 modułów 18 mm, oferuje łącznie 54 miejsca na aparaturę modułową. Przystosowana do wszystkich typów rozdzielnic modułowych, zapewnia elastyczność w projektowaniu instalacji elektrycznych. Konstrukcja z technoplastiku o klasie izolacji II i napięciu izolacji znamionowej Ui 400V gwarantuje wysokie bezpieczeństwo użytkowania. Białe drzwi dymne ułatwiają identyfikację układu podczas prac serwisowych.

• Stopień ochrony IP40 (drzwi zamknięte) i IK09: Ochrona przed wnikaniem ciał stałych powyżej 1 mm oraz odporność na uderzenia mechaniczne – idealne do zastosowań w sektorze mieszkaniowym i usługowym.
• 3 rzędy po 18 modułów: Łącznie 54 miejsca na aparaturę modułową, umożliwiające elastyczne rozplanowanie obwodów elektrycznych.
• Przezroczyste drzwi dymne: Umożliwiają szybką wizualną kontrolę stanu aparatury i ułatwiają identyfikację obwodów bez konieczności otwierania szafy.
• Zdejmowane szyny DIN i płyty wprowadzeniowe: Ułatwiają montaż, okablowanie oraz późniejsze prace konserwacyjne i modernizacyjne instalacji.
• Zdejmowalne bloki zacisków uziemiających i neutralnych: Blok uziemiający zapewnia 32 wyjścia (4x(4x16mm² + 4x10mm²)), blok neutralny 24 wyjścia (3x(4x16mm² + 4x10mm²)) – dostosowane do różnorodnych potrzeb instalacyjnych.
• Wymiary 426x600x145 mm: Kompaktowa konstrukcja pozwala na montaż w standardowych miejscach natynkowych, oszczędzając przestrzeń.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 oraz IEC 61439-1 i 3, co potwierdza jej zgodność z międzynarodowymi standardami bezpieczeństwa dla rozdzielnic modułowych. Posiada klasę izolacji II i napięcie izolacji znamionowej Ui 400V. Odporność materiałów na działanie płomieni i nienormalnego ciepła wynosi 650°C (obudowa, osłona przednia i tylna) oraz 750°C (drzwi).

Zastosowanie

Obudowa PrismaSeT XS przeznaczona jest do montażu natynkowego w instalacjach elektrycznych wewnątrz pomieszczeń, szczególnie w sektorze mieszkaniowym, biurowym i usługowym. Jej konstrukcja ułatwia prowadzenie okablowania, a zdejmowane elementy – konserwację i modernizację systemów.

• Mieszkania i domy jednorodzinne – centralne rozdzielnice z możliwością rozbudowy.
• Biura i lokale usługowe – kompaktowe szafy sterownicze z przezroczystymi drzwiami dla łatwej identyfikacji obwodów.
• Małe zakłady przemysłowe i warsztaty – elastyczne rozwiązanie do zasilania maszyn i urządzeń.
• Pomieszczenia techniczne – szybki dostęp do aparatury modułowej dzięki zdejmowanym szynom DIN i panelom wprowadzeniowym.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Rozdzielnica montowana natynkowo z użyciem dedykowanych uchwytów i kołków rozporowych – upewnić się, że podłoże jest płaskie i stabilne. Kable wprowadzać przez zdejmowane płyty wprowadzeniowe (górne/dolne) z zachowaniem odpowiedniego promienia gięcia. Szyny DIN i bloki zacisków mocować zgodnie z dokumentacją techniczną, dbając o odpowiednie ułożenie przewodów w celu minimalizacji strat mocy. Uziemienie i neutralny blok zacisków należy podłączyć zgodnie z projektem instalacji. Po zakończeniu montażu przeprowadzić testy izolacji i sprawdzić poprawność działania aparatury.

FAQ

• Czy rozdzielnica posiada certyfikat CE? Tak, produkt spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE, potwierdzające zgodność z normami bezpieczeństwa.
• Jakie jest maksymalne obciążenie prądowe rozdzielnicy? Prąd znamionowy ln wynosi do 125A, co pozwala na zasilanie większości instalacji w sektorze mieszkaniowym i usługowym.
• Czy drzwi rozdzielnicy są odporne na uderzenia mechaniczne? Tak, klasa IK09 oznacza wysoką odporność na uderzenia o energii do 10J, co zapewnia trwałość konstrukcji w warunkach użytkowania.
• Jakie jest zalecane środowisko pracy rozdzielnicy? Temperatura pracy wynosi od -25°C do 60°C. Rozdzielnica przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń.
