Rozdzielnica modułowa natynkowa 3x12 IP65 MRV-3-12-NT-T drzwi transparentne, Mureva (dawna Kaedra) | 13435 Schneider Electric

Opis i Kluczowe Cechy

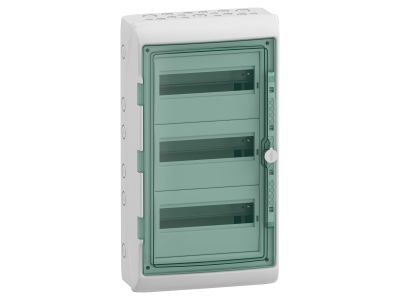

Rozdzielnica modułowa natynkowa z serii Mureva (dawniej znana jako Kaedra) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie zaprojektowane z myślą o najbardziej wymagających środowiskach instalacyjnych. Model MRV-3-12-NT-T oferuje przestrzeń montażową dla 36 modułów, rozmieszczonych w trzech rzędach po 12 modułów każdy. Taka konfiguracja pozwala na przejrzyste i bezpieczne rozmieszczenie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.

• Wysoki stopień ochrony: Klasyfikacja IP65 gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody, co czyni obudowę idealną do trudnych warunków przemysłowych.
• Wytrzymałość mechaniczna: Parametr IK09 świadczy o bardzo wysokiej odporności na uderzenia mechaniczne, co minimalizuje ryzyko uszkodzenia aparatury wewnątrz.
• Transparentne drzwi: Odwracalne drzwi o wysokiej przejrzystości umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Parametry elektryczne: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych obwodów o dużym obciążeniu.
• Estetyka i materiał: Obudowa w kolorze jasnoszarym (RAL 7035) wykonana jest z wysokiej jakości tworzywa odpornego na szeroki zakres temperatur od -25°C do 60°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania i niezawodność instalacji. Pusta obudowa spełnia wymagania normy IEC 60670, natomiast po wyposażeniu w aparaturę, cały zestaw jest zgodny z normą IEC 60493-3. Dodatkowo, rozdzielnica posiada 2 klasę ochronności (izolacja wzmocniona) zgodnie z normą EN 60439-1, co eliminuje konieczność uziemiania samej obudowy i podnosi poziom bezpieczeństwa przeciwporażeniowego.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności na czynniki zewnętrzne, rozdzielnica Mureva znajduje zastosowanie w szerokim spektrum projektów. Jest dedykowana do instalacji wodoodpornych, zarówno wewnątrz budynków, jak i na zewnątrz. Idealnie sprawdza się w halach produkcyjnych, myjniach samochodowych, warsztatach, magazynach oraz w instalacjach fotowoltaicznych, gdzie wymagana jest wysoka szczelność i odporność na promieniowanie UV oraz zmienne temperatury.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy MRV-3-12-NT-T jest ułatwiony dzięki przemyślanej konstrukcji o wymiarach 340mm szerokości, 610mm wysokości oraz 160mm głębokości. Podczas instalacji należy zwrócić uwagę na:

• Prowadzenie przewodów: Odpowiednia głębokość obudowy (160mm) zapewnia dużą przestrzeń pod szynami DIN, co ułatwia estetyczne i bezpieczne ułożenie przewodów o dużych przekrojach.
• Kierunek otwierania: Dzięki odwracalnym drzwiom, instalator może dostosować kierunek ich otwierania (lewo/prawo) do specyfiki miejsca montażu.
• Dławiki kablowe: Aby zachować deklarowany stopień ochrony IP65, należy stosować odpowiednie dławiki kablowe dopasowane do średnicy wprowadzanych przewodów.
• Stabilność: Montaż na nierównych powierzchniach powinien być wykonywany z użyciem dedykowanych punktów mocowania, aby uniknąć naprężeń korpusu.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP65 oraz szerokiemu zakresowi temperatur pracy (-25°C do +60°C), obudowa jest w pełni przystosowana do pracy w warunkach zewnętrznych.
• Ile modułów 18mm zmieści się w tej obudowie? Rozdzielnica posiada 3 rzędy po 12 modułów, co daje łącznie miejsce na 36 standardowych modułów o szerokości 18mm.
• Czy drzwi można zamontować tak, aby otwierały się na lewą stronę? Tak, drzwi są w pełni odwracalne, co pozwala na ich montaż z otwieraniem w dowolną stronę.
• Jaki jest kolor obudowy? Obudowa wykonana jest w standardowym kolorze przemysłowym jasnoszarym, odpowiadającym palecie RAL 7035.
