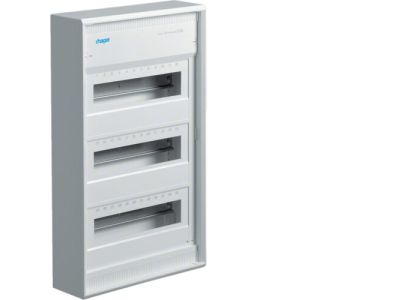

Rozdzielnica modułowa natynkowa 3x12 IP32, II kl, Volta | VA36B Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Volta od renomowanego producenta HAGER to profesjonalne rozwiązanie zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych. Model VA36B charakteryzuje się konstrukcją trzyrzędową, która pozwala na montaż do 36 modułów aparatury (12 modułów w każdym rzędzie). Dzięki wykonaniu w II klasie ochronności, urządzenie zapewnia najwyższy poziom bezpieczeństwa użytkowników poprzez zastosowanie izolacji wzmocnionej. Stopień ochrony IP32 gwarantuje zabezpieczenie wnętrza przed ciałami obcymi o średnicy powyżej 2,5 mm oraz przed padającymi kroplami wody, co czyni ją idealnym wyborem do suchych pomieszczeń mieszkalnych i komercyjnych.

• Pojemność: 3 rzędy po 12 modułów, co daje łącznie 36 jednostek szerokości na aparaturę modułową.
• Konstrukcja: Wytrzymała obudowa natynkowa wykonana z wysokiej jakości tworzywa sztucznego, odpornego na uszkodzenia mechaniczne.
• Wyposażenie: Fabrycznie zamontowane szyny nośne TH35 (szyny DIN) umożliwiające błyskawiczny montaż wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów.
• Zarządzanie przewodami: Przestronne wnętrze ułatwia prowadzenie tras kablowych i zapewnia optymalny promień gięcia przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie wymagań normy PN-EN 61439 gwarantuje pełną kompatybilność z systemami rozdziału energii oraz bezpieczeństwo eksploatacji. II klasa ochronności potwierdza, że rozdzielnica nie wymaga podłączenia do przewodu ochronnego w celu zapewnienia ochrony przeciwporażeniowej przy dotyku pośrednim.

Zastosowanie

Rozdzielnica HAGER Volta VA36B znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz obiektach użyteczności publicznej. Jest dedykowana do:

• Rozdziału mocy: Jako główny lub pomocniczy punkt dystrybucji energii elektrycznej w lokalach mieszkalnych.
• Sterowania i automatyki: Montaż sterowników oświetlenia, przekaźników czasowych czy modułów inteligentnego domu.
• Pomiaru i sygnalizacji: Miejsce na montaż liczników energii montowanych na szynę DIN oraz kontrolek obecności faz.
• Systemów teletechnicznych: Możliwość adaptacji części rzędów na potrzeby rozdziału sygnałów niskoprądowych.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy Volta jest intuicyjny i szybki dzięki przemyślanej konstrukcji tylnej ścianki. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Poziomowanie: Zaleca się użycie zintegrowanych punktów mocowania, które pozwalają na precyzyjne ustawienie obudowy na ścianie.
• Wprowadzanie kabli: Należy wykorzystać dedykowane osłabienia w obudowie, aby zachować deklarowany stopień ochrony IP32.
• Moment dokręcania: Podczas montażu aparatury na szynach TH35 oraz podłączania listew N i PE (jeśli są w zestawie), należy przestrzegać momentów dokręcania zalecanych przez producentów osprzętu.
• Dystans: Zachowanie odpowiedniej przestrzeni wokół rozdzielnicy ułatwia późniejsze prace konserwacyjne i modernizacyjne.

FAQ

• Czy rozdzielnica posiada listwy zaciskowe N i PE? Rozdzielnice serii Volta są standardowo wyposażone w niezbędne elementy montażowe, w tym szyny TH35 oraz osłony. Obecność konkretnych listew zaciskowych zależy od specyfikacji danej partii produkcyjnej, jednak konstrukcja przewiduje dedykowane miejsca na ich beznarzędziowy montaż.
• Jaka jest maksymalna głębokość aparatów, które można zamontować? Rozdzielnica jest przystosowana do standardowej aparatury modułowej o głębokości zabudowy do 70 mm.
• Czy można zmienić kierunek otwierania drzwiczek? Tak, konstrukcja serii Volta zazwyczaj pozwala na przełożenie zawiasów, co umożliwia otwieranie drzwi na lewą lub prawą stronę w zależności od warunków lokalnych.
