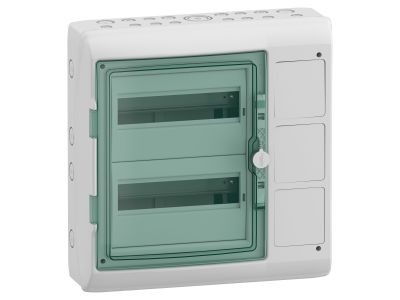

Rozdzielnica modułowa natynkowa 2x12 IP65 z kasetą sterowania z 3 otworami sMRV-2-12-NT-T, Mureva | 13439 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 2x12 IP65 z kasetą sterowania z 3 otworami sMRV-2-12-NT-T to obudowa Mureva przeznaczona do montażu aparatury modułowej w instalacjach natynkowych. Stopień ochrony IP65 zapewnia pełną szczelność przed kurzem i strumieniami wody, co umożliwia stosowanie w pomieszczeniach wilgotnych oraz na zewnątrz budynków pod zadaszeniem. Jasnoszara obudowa RAL 7035 z przezroczystymi zielonymi drzwiami ułatwia identyfikację aparatury i sygnalizację stanu pracy.

• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniami wody – idealna do łazienek, garaży, warsztatów i instalacji zewnętrznych pod zadaszeniem.
• Klasa izolacji II (podwójna izolacja): Gwarantuje bezpieczeństwo użytkownika poprzez eliminację ryzyka porażenia prądem w przypadku uszkodzenia izolacji.
• Samogasnący materiał izolacyjny, bez halogenów: Ogranicza rozprzestrzenianie ognia i eliminuje emisję toksycznych gazów w razie pożaru.
• Przestrzeń dla 24 modułów (2x12): Możliwość montażu aparatury o szerokości do 448 mm, z dedykowanymi miejscami na gniazda zasilające, przyciski sterowania i lampki sygnalizacyjne.
• 3 pre-wycięcia na wpuszczenie przewodów od góry: Ułatwiają prowadzenie okablowania, skracając czas montażu i poprawiając organizację wnętrza rozdzielnicy.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 61439-1 i 3 (rozdzielnice niskonapięciowe), IEC 60670-1 i 24 (pudełka i obudowy do aparatury modułowej) oraz posiada klasę ochrony II. Materiał obudowy charakteryzuje się odpornością na wysoką temperaturę (650°C zgodnie z IEC 60695-2-1) i samogasnący, wolny od halogenów. Produkt posiada oznaczenie CE.

Zastosowanie

Rozdzielnica modułowa natynkowa 2x12 IP65 z kasetą sterowania przeznaczona jest do nowych oraz remontowanych instalacji w budynkach mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest wysoka szczelność i odporność na czynniki zewnętrzne.

• Instalacje w pomieszczeniach wilgotnych (łazienki, pralnie, kotłownie) – dzięki stopniowi ochrony IP65.
• Obudowy zewnętrzne pod zadaszeniem (garaże, altany, pomieszczenia gospodarcze) – ochrona przed deszczem i kurzem.
• Systemy sterowania i automatyki – dedykowane miejsca na gniazda zasilające, przyciski i lampki sygnalizacyjne.
• Instalacje w budynkach użyteczności publicznej i obiektach przemysłowych o podwyższonych wymaganiach bezpieczeństwa.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Obudowę należy zamocować do ściany za pomocą dedykowanych uchwytów, zapewniając stabilne i równe osadzenie. Przewody wprowadzać przez pre-wycięcia od góry, zachowując odpowiednie promienie gięcia. Aparaturę modułową montować na szynie DIN zgodnie z dokumentacją producenta. Przed zamknięciem drzwi sprawdzić poprawność ułożenia kabli i brak ostrych krawędzi mogących uszkodzić izolację. Przewody uziemiające podłączyć do odpowiednich zacisków. Temperatura pracy: od -25°C do 60°C.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz budynku? Tak, dzięki stopniowi ochrony IP65 może być stosowana w instalacjach zewnętrznych pod zadaszeniem (np. garaże, altany), ale nie jest przeznaczona do bezpośredniego kontaktu z wodą lub zanurzenia.
• Jaka jest maksymalna szerokość aparatury, którą można zamontować w tej rozdzielnicy? Obudowa zapewnia przestrzeń dla 24 modułów o łącznej szerokości do 448 mm.
• Czy rozdzielnica posiada zintegrowane listwy zaciskowe? Tak, produkt wyposażony jest w 2 listwy zaciskowe z 22 wyjściami, ułatwiające organizację połączeń w rozdzielnicy.
