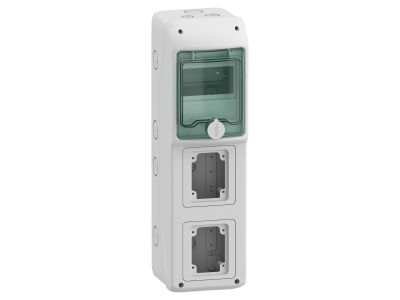

Rozdzielnica modułowa natynkowa 1x5 IP65 do gniazd 2 otwory 90x100mm, gMRV-1-5-NT-T/2 1, Mureva | 13178 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 1x5 IP65 do gniazd z 2 otworami 90x100mm to kompaktowa obudowa zaprojektowana do montażu aparatury modułowej w instalacjach natynkowych. Wyposażona w przezroczyste zielone drzwi, tylną płytę montażową oraz szynę DIN, umożliwia łatwe wpuszczanie przewodów od góry lub dołu przez 3 pre-wycięcia. Obudowa o stopniu ochrony IP65 (zgodna z IEC 61439-3) zapewnia pełną ochronę przed kurzem, wilgocią i strumieniem wody, co czyni ją idealną do zastosowań wewnętrznych i zewnętrznych w budynkach mieszkalnych oraz małych obiektach przemysłowych.

• 2 otwory 90x100mm: Umożliwiają montaż gniazd przemysłowych lub domowych, przycisków sterujących lub lampek sygnalizacyjnych bezpośrednio w obudowie.
• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniem wody – bezpieczna eksploatacja w warunkach zewnętrznych i wilgotnych pomieszczeniach.
• Przezroczyste zielone drzwi: Ułatwiają monitorowanie stanu aparatury i identyfikację obwodów bez otwierania szafy.
• 3 pre-wycięcia na przewody: Elastyczne wprowadzanie kabli od góry lub dołu, skracające czas montażu i redukujące potrzebę dodatkowego przygotowania otworów.
• Klasa izolacji II (podwójna izolacja): Zwiększa bezpieczeństwo użytkowania poprzez eliminację ryzyka porażenia prądem w przypadku uszkodzenia izolacji wewnętrznej.

Zgodność z Normami

Rozdzielnica spełnia wymogi normy IEC 61439-3 oraz posiada klasyfikację klasy II (podwójna izolacja) i klasy przepięciowej II. Materiał obudowy charakteryzuje się samogasnością i odpornością na wysokie temperatury do 650°C (zgodnie z IEC 60695-2-1). Produkt posiada oznakowanie CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Obudowa przeznaczona jest do montażu aparatury modułowej w instalacjach natynkowych, gdzie wymagana jest ochrona przed czynnikami zewnętrznymi i estetyczne umieszczenie aparatury.

• Instalacje zewnętrzne: osłona rozdzielnic przy wejściach do budynków, garaże, altany, ogrody zimowe.
• Pomieszczenia wilgotne: łazienki, kotłownie, pralnie, garaże podziemne.
• Obiekty przemysłowe: małe warsztaty, magazyny, pomieszczenia techniczne.
• Mieszkania i budynki użyteczności publicznej: punkt zasilania w sypialniach, salonach, korytarzach.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obszarze prac. Rozdzielnicę należy zamontować na płaskiej, stabilnej powierzchni przy użyciu odpowiednich kołków i wkrętów. Przewody wprowadzać przez pre-wycięcia, zachowując odpowiednie promienie gięcia. Aparaturę modułową mocować na szynie DIN, a następnie podłączyć zgodnie z dokumentacją. Przed uruchomieniem sprawdzić szczelność i stabilność montażu. Obudowa przeznaczona jest do pracy w temperaturach od -25°C do 40°C.

FAQ

• Czy rozdzielnica może być stosowana na zewnątrz? Tak, stopień ochrony IP65 zapewnia pełną ochronę przed kurzem, wilgocią i strumieniem wody. Idealna do montażu w miejscach narażonych na działanie czynników atmosferycznych.
• Jakie aparaty można zamontować w tej rozdzielnicy? Kompatybilna z wszystkimi typami aparatury modułowej 18mm, w tym wyłącznikami nadprądowymi, łącznikami, gniazdami, przyciskami i lampek sygnalizacyjnych.
• Czy obudowa posiada klasę ochronności IK? Tak, produkt posiada klasyfikację IK09, co oznacza odporność na uderzenia mechaniczne energią do 10J.
