Rozdzielnica modułowa natynkowa 1x4 IP65 mMRV-1-4-NT-T drzwi transparentne, Mini Mureva | 13441 Schneider Electric

Opis i Kluczowe Cechy

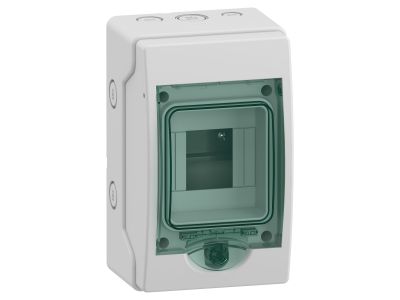

Rozdzielnica modułowa natynkowa z serii Mini Mureva o oznaczeniu mMRV-1-4-NT-T to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających środowiskach instalacyjnych. Urządzenie oferuje przestrzeń montażową dla 4 modułów o szerokości 18 mm w układzie jednorzędowym, co czyni je idealnym wyborem dla mniejszych układów sterowania lub zabezpieczeń. Obudowa charakteryzuje się wysokim stopniem ochrony IP65, co gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Wykonanie w kolorze jasnoszarym (RAL 7035) z transparentnymi, zielonymi drzwiami pozwala na bieżącą kontrolę stanu aparatury bez konieczności otwierania obudowy.

• Wytrzymałość mechaniczna: Stopień ochrony IK09 zapewnia wyjątkową odporność na uderzenia o energii do 10J, co jest kluczowe w warunkach przemysłowych.
• Bezpieczeństwo elektryczne: II klasa izolacji (podwójna izolacja) oraz kategoria przepięciowa klasy II eliminują konieczność uziemiania samej obudowy.
• Parametry prądowe: Prąd znamionowy In wynoszący do 63A pozwala na obsługę szerokiego spektrum aparatury modułowej.
• Odporność termiczna: Materiał samogasnący przeszedł test rozżarzonym drutem w temperaturze 650°C zgodnie z normą IEC 60695-2-1.
• Zarządzanie ciepłem: Zdolność do rozproszenia mocy na poziomie 10W zapobiega przegrzewaniu się komponentów wewnątrz obudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Pełna kompatybilność z normą IEC 61439-3 gwarantuje, że rozdzielnica spełnia wymagania dla rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby niewykwalifikowane (DBO). Dodatkowo, obudowa wykazuje pełną odporność na promieniowanie UV, co pozwala na jej bezpieczny montaż na zewnątrz budynków bez ryzyka degradacji materiału izolacyjnego pod wpływem słońca.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokim parametrom ochronnym, rozdzielnica Mini Mureva znajduje zastosowanie w wielu sektorach:

• Budownictwo mieszkaniowe: Instalacje w garażach, piwnicach, na strychach oraz w systemach nawadniania ogrodów.
• Małe obiekty przemysłowe: Warsztaty, myjnie samochodowe oraz hale produkcyjne o podwyższonej wilgotności.
• Infrastruktura zewnętrzna: Zasilanie oświetlenia zewnętrznego, bram wjazdowych oraz systemów monitoringu wizyjnego.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -25°C do +60°C.

Wskazówki Montażowe

Montaż rozdzielnicy mMRV-1-4-NT-T jest intuicyjny i ułatwiony dzięki przemyślanej konstrukcji. Obudowa posiada 3 pre-wycięcia (osłabienia), które umożliwiają precyzyjne wprowadzenie przewodów od góry lub od dołu. Wewnątrz znajduje się fabrycznie zamontowana szyna DIN, ułatwiająca szybki zatrzask aparatury. Konstrukcja przewiduje miejsce na montaż dwóch listew zaciskowych z tyłu obudowy (każda po 4 wyjścia), co znacząco ułatwia organizację okablowania i rozdział potencjałów. W zestawie dostarczane są również akcesoria do czytelnego oznaczania obwodów, co podnosi standard powykonawczy instalacji.

FAQ

1. Czy rozdzielnica nadaje się do montażu bezpośrednio na elewacji budynku?
Tak, dzięki odporności na promieniowanie UV oraz szczelności IP65, produkt jest w pełni przystosowany do montażu zewnętrznego.

2. Jakie są dokładne wymiary obudowy?
Obudowa ma szerokość 123 mm, wysokość 200 mm oraz głębokość 112 mm, co pozwala na jej instalację nawet w ograniczonej przestrzeni.

3. Czy w zestawie znajdują się listwy zaciskowe N/PE?
Obudowa jest przystosowana do montażu dwóch listew zaciskowych (po 4 wyjścia każda) w tylnej części, co pozwala na elastyczną konfigurację połączeń ochronnych i neutralnych.
