Rozdzielnica modułowa natynkowa 1x18 IP65 MRV-1-18-NT-T drzwi transparentne, Mureva (dawna Kaedra) | 13432 Schneider Electric

Opis i Kluczowe Cechy

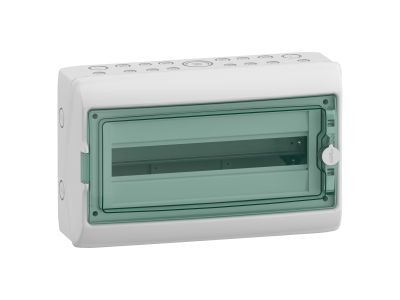

Rozdzielnica modułowa natynkowa z serii Mureva (dawniej znana jako Kaedra) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie zaprojektowane z myślą o najbardziej wymagających środowiskach instalacyjnych. Model MRV-1-18-NT-T oferuje przestrzeń montażową dla 18 modułów w jednym rzędzie, co pozwala na przejrzystą organizację aparatury modułowej. Obudowa charakteryzuje się wysokim stopniem ochrony IP65, co gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody z dowolnego kierunku. Dodatkowo, odporność mechaniczna na poziomie IK09 świadczy o wyjątkowej wytrzymałości na uderzenia o energii do 10 dżuli, co czyni ją idealnym wyborem do miejsc narażonych na uszkodzenia mechaniczne.

• Prąd znamionowy (In): Wynosi 63A, co pozwala na bezpieczną obsługę standardowych obwodów rozdzielczych w budownictwie mieszkaniowym i przemysłowym.
• Transparentne drzwi: Odwracalna konstrukcja drzwi umożliwia ich montaż z otwieraniem na lewą lub prawą stronę, zapewniając jednocześnie stały podgląd stanu aparatury bez konieczności otwierania obudowy.
• Materiał i kolor: Wykonana z wysokiej jakości tworzywa w kolorze jasnoszarym (RAL 7035), odpornego na szeroki zakres temperatur od -25°C do 60°C.
• Bezpieczeństwo: 2 klasa ochronności zapewnia dodatkową izolację, minimalizując ryzyko porażenia prądem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Rozdzielnica jako obudowa pusta spełnia wymagania normy IEC 60670, dotyczącą puszek i obudów do sprzętu elektroinstalacyjnego. W przypadku pełnego wyposażenia, produkt jest zgodny z normą IEC 60493-3 (lub EN 60439-1 w zakresie prądu znamionowego i klasy ochronności), co gwarantuje pełną kompatybilność z systemami rozdziału energii niskiego napięcia.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji i wysokim parametrom szczelności, rozdzielnica Mureva znajduje zastosowanie w szerokim spektrum instalacji:

• Instalacje zewnętrzne: Odporność na warunki atmosferyczne sprawia, że jest idealna do montażu na elewacjach budynków, w myjniach samochodowych czy portach.
• Przemysł i rolnictwo: Doskonale sprawdza się w halach produkcyjnych, warsztatach oraz budynkach inwentarskich, gdzie występuje duże zapylenie i wilgoć.
• Infrastruktura: Wykorzystywana w systemach oświetlenia zewnętrznego, sterowania bramami oraz w instalacjach fotowoltaicznych jako obudowa dla zabezpieczeń DC/AC.

Wskazówki Montażowe

Montaż rozdzielnicy MRV-1-18-NT-T powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Orientacja: Obudowa przeznaczona jest do montażu natynkowego. Należy upewnić się, że powierzchnia montażowa jest płaska, aby zachować deklarowaną szczelność IP65.
• Dławnice: Aby utrzymać stopień ochrony, należy stosować odpowiednie dławnice kablowe dopasowane do średnicy wprowadzanych przewodów.
• Moment dokręcania: Podczas montażu aparatury na szynie DIN oraz dokręcania zacisków, należy stosować się do momentów dokręcania zalecanych przez producentów osprzętu, aby uniknąć przegrzewania się styków.
• Drzwi: Przed ostatecznym dokręceniem obudowy warto sprawdzić kierunek otwierania drzwi i w razie potrzeby przełożyć zawiasy na drugą stronę.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP65 oraz szeroki zakres temperatury pracy (-25°C do +60°C) pozwalają na bezpieczne użytkowanie zewnętrzne.
• Ile modułów mieści ten model? Rozdzielnica posiada jeden rząd, który mieści do 18 standardowych modułów o szerokości 18 mm każdy.
• Czy w zestawie są szyny DIN? Tak, obudowa jest przystosowana do montażu aparatury modułowej na standardowej szynie TH35.
• Jaki jest kolor obudowy? Obudowa wykonana jest w standardowym kolorze przemysłowym jasnoszarym (RAL 7035).
