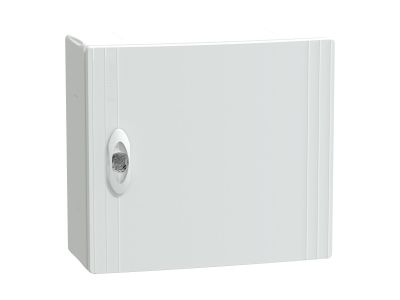

Rozdzielnica modułowa natynkowa 1x13 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-1-13-NT-B | LVSXQ113 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa 1x13 IP40 to gotowa obudowa zaprojektowana do montażu wewnątrz pomieszczeń w sektorze mieszkaniowym i usługowym. Wyposażona w drzwi białe (RAL 9003), płytę tylną i zdejmowaną szynę DIN, ułatwia organizację okablowania i konserwację. Stopień ochrony IP40 (drzwi zamknięte) i IK09 gwarantują bezpieczeństwo przed dotykiem i odporność na uderzenia mechaniczne.

• 1 rząd po 13 modułów 18 mm: elastyczne rozmieszczenie aparatury modułowej o szerokości 18 mm, dostosowane do standardowych rozdzielnic.
• Stopień ochrony IP40 (drzwi zamknięte): skuteczna ochrona przed ciałami stałymi o średnicy powyżej 1 mm – odpowiednia do suchych wnętrz.
• Stopień odporności IK09: zabezpieczenie przed uderzeniami mechanicznymi (5 J) – trwałość w warunkach przemysłowych i warsztatowych.
• Drzwi białe z tworzywa: estetyczny wygląd, jednolity z instalacjami w budynkach mieszkalnych i biurowych.
• Zdejmowana płyta tylna i szyna DIN: ułatwia montaż aparatów, okablowanie oraz późniejszą konserwację i modernizację instalacji.
• Bloki zacisków uziemiających i neutralnych: każdy z 8 wyjściami (4x16 mm² i 4x10 mm²) zapewnia pewne połączenia dla przewodów o dużych przekrojach.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 oraz IEC 61439-1 i 3 dotyczące obudów rozdzielnic modułowych. Posiada klasę izolacji II, napięcie izolacji znamionowej Ui 400 V i kategorię przepięciową II. Materiał obudowy charakteryzuje odporność na płomienie do 650°C.

Zastosowanie

Gotowa rozdzielnica modułowa natynkowa 1x13 IP40 to rozwiązanie dla instalacji elektrycznych w budynkach mieszkalnych, biurach, lokalach usługowych oraz niewielkich obiektach przemysłowych. Umożliwia szybki montaż aparatury modułowej i porządkowanie okablowania.

• Instalacje domowe: rozdzielnice mieszkaniowe z aparaturą zabezpieczającą i sterującą.
• Obiekty usługowe: biura, sklepy, lokale gastronomiczne – estetyczna obudowa z drzwiami białymi.
• Małe obiekty przemysłowe: szafy sterownicze i rozdzielnice pomocnicze w warsztatach i halach produkcyjnych.
• Modernizacje instalacji: łatwy dostęp do szyny DIN i płyty tylnej pozwala na szybkie wprowadzanie zmian w układzie zasilania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Rozdzielnica mocowana jest natynkowo do ściany za pomocą odpowiednich uchwytów. Kable wprowadzać przez zdejmowane płyty w górnej i dolnej części obudowy, zabezpieczając je przed wyciągnięciem. Zaleca się stosować przewody o przekrojach zgodnych z blokami zacisków (maksymalnie 16 mm²). Po zamontowaniu aparatury i podłączeniu przewodów, sprawdzić poprawność uziemienia i neutralnego bloku zacisków. Drzwi powinny być zamykane w sposób pewny, aby zachować stopień ochrony IP40.

FAQ

• Czy rozdzielnica posiada blok zacisków fazowych? W standardowym wyposażeniu znajdują się jedynie bloki zacisków uziemiających i neutralnych. Bloki fazowe należy dobrać i zamontować samodzielnie zgodnie z projektem instalacji.
• Jaka jest maksymalna liczba aparatów modułowych, które można zamontować w tej rozdzielnicy? Rozdzielnica posiada 1 rząd po 13 modułów o szerokości 18 mm. Maksymalna liczba aparatów zależy od ich szerokości – np. 13 aparatów 1-modułowych lub odpowiednia kombinacja aparatów o większej szerokości.
• Czy rozdzielnica nadaje się do montażu zewnętrznego? Nie – stopień ochrony IP40 i materiał obudowy ograniczają stosowanie wyłącznie do suchych i osłoniętych wnętrz. Do użytku zewnętrznego wymagana byłaby obudowa o wyższym stopniu ochrony IP.
