Rozdzielnica modułowa natynkowa 1x12 IP65 z kasetą sterowania z 1 otworem sMRV-1-12-NT-T, Mureva | 13438 Schneider Electric

Opis i Kluczowe Cechy

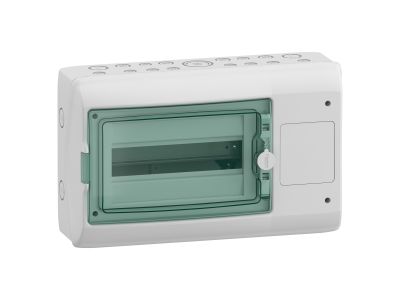

Rozdzielnica modułowa natynkowa 1x12 z kasetą sterowania to obudowa Mureva zaprojektowana do montażu aparatury modułowej w instalacjach natynkowych. Stopień ochrony IP65 zapewnia pełną ochronę przed pyłem i strumieniem wody, dzięki czemu świetnie sprawdza się zarówno wewnątrz budynków, jak i w warunkach zewnętrznych. Jasnoszary kolor RAL 7035 oraz przezroczyste zielone drzwi ułatwiają integrację z otoczeniem. Obudowa wyposażona jest w 17 pre-wycięć do wprowadzania przewodów od góry lub dołu, szynę DIN oraz płytkę do sterowania przyciskiem. Dostarczana z 2 listwami zaciskowymi 16-wyjściowymi.

• Stopień ochrony IP65: Pełna ochrona przed pyłem i strumieniem wody – idealne rozwiązanie do instalacji zewnętrznych i narażonych na wilgoć.
• Klasa izolacji II: Podwójna izolacja zapewnia dodatkowe bezpieczeństwo użytkowania i ochronę przed porażeniem.
• Przestrzeń dla aparatury modułowej: Umożliwia montaż gniazd, przycisków, lampek sygnalizacyjnych lub innych elementów sterujących.
• 17 pre-wycięć do wprowadzania przewodów: Elastyczność montażu – przewody można wprowadzić od góry lub dołu, dostosowując do lokalnych warunków instalacyjnych.
• Obudowa samogasnąca, bezhalogenowa: Materiał odporny na wysokie temperatury (650°C) i nie emitujący toksycznych gazów w przypadku pożaru.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 61439-1 i 3 oraz IEC 60670-1 i 24 dotyczących bezpieczeństwa konstrukcji i instalacji elektrycznych. Certyfikowana zgodnie z dyrektywami Unii Europejskiej, posiada oznaczenie CE. Wykonana z materiałów klasy II, odporna na przepięcia kategorii II.

Zastosowanie

Rozdzielnica natynkowa 1x12 z kasetą sterowania przeznaczona jest do instalacji w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagane jest bezpieczne i estetyczne umieszczenie aparatury modułowej.

• Instalacje zewnętrzne narażone na opady atmosferyczne – dzięki stopniowi ochrony IP65.
• Pomieszczenia techniczne i gospodarcze – ochrona przed kurzem i wilgocią przy zachowaniu łatwego dostępu do aparatury.
• Modernizacje instalacji w budynkach mieszkalnych – elastyczność montażu i kompatybilność z aparaturą modułową.
• Obudowy do sterowania przyciskami, lampkami sygnalizacyjnymi lub gniazdami w systemach automatyki.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu zasilania. Rozdzielnica montowana jest natynkowo z wykorzystaniem odpowiednich uchwytów. Przewody wprowadzać przez pre-wycięcia, zachowując odpowiednie promienie gięcia. Szynę DIN należy wyposażyć w aparaturę modułową zgodnie z projektem instalacji. Po montażu sprawdzić szczelność obudowy i prawidłowość działania aparatury. Temperatura użytkowania wynosi od -25°C do 60°C.

FAQ

• Czy rozdzielnica nadaje się do montażu zewnętrznego? Tak, dzięki stopniowi ochrony IP65 może być stosowana w instalacjach zewnętrznych, chroniąc aparaturę przed pyłem i wodą.
• Jakie są wymiary rozdzielnicy? Szerokość 448 mm, wysokość 280 mm, głębokość 160 mm. Dokładne wymiary umożliwiają dobór odpowiednich uchwytów montażowych.
• Czy obudowa jest odporna na wysokie temperatury? Tak, materiał obudowy jest samogasnący i odporny na temperatury do 650°C, co zwiększa bezpieczeństwo przeciwpożarowe.
