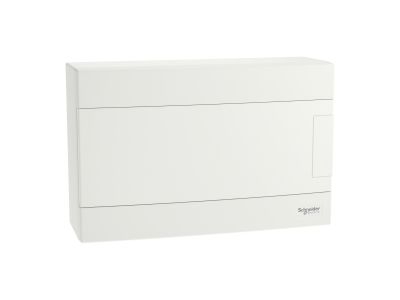

Rozdzielnica modułowa natynkowa 1x12 IP40 drzwi białe, Easy9 EU EZ9EU-1-12-NT-P | EZ9EUD112 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Easy9 EU od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie zaprojektowane z myślą o nowoczesnym budownictwie mieszkaniowym i komercyjnym. Model EZ9EU-1-12-NT-P charakteryzuje się jednorzędową konstrukcją, która pozwala na montaż do 12 standardowych modułów o szerokości 18 mm każdy. Dzięki uniwersalnej szynie DIN, obudowa jest w pełni kompatybilna ze wszystkimi typami aparatury modułowej, takimi jak wyłączniki nadprądowe, rozłączniki izolacyjne czy ograniczniki przepięć.

• Solidna konstrukcja: Wykonana z samogasnącego tworzywa sztucznego, odpornego na działanie wysokich temperatur do 650°C przez 30 minut, co znacząco podnosi bezpieczeństwo pożarowe instalacji.
• Kompletne wyposażenie: Produkt dostarczany jest z dwiema listwami zaciskowymi (1x Neutralna, 1x Uziemiająca) zamontowanymi na dedykowanym wsporniku. Każda listwa posiada 8 otworów przyłączeniowych: 4 o przekroju do 16 mm² oraz 4 o przekroju do 10 mm², co umożliwia pewne i bezpieczne połączenie przewodów o różnych średnicach.
• Ergonomia i estetyka: Pełne, białe drzwi (RAL 9003) są odwracalne, co pozwala na ich montaż z otwieraniem lewo- lub prawostronnym pod kątem aż 180°.
• Bezpieczeństwo elektryczne: Obudowa posiada II klasę izolacji (podwójna izolacja), co eliminuje konieczność uziemiania samej obudowy i zwiększa ochronę użytkownika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych instalacjach elektrycznych. Rozdzielnica spełnia wymagania normy IEC 60670-1-24 dotyczącej obudów dla aparatury rozdzielczej i sterowniczej. Odporność na uderzenia mechaniczne została sklasyfikowana na poziomie IK07 zgodnie z normą IEC 62262, co oznacza wysoką odporność na uszkodzenia fizyczne. Dodatkowo, stopień ochrony IP40 (przy zamkniętych drzwiach) skutecznie chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm.

Zastosowanie

Rozdzielnica Easy9 EU jest dedykowana do montażu wewnątrz pomieszczeń, zarówno w nowych inwestycjach, jak i podczas modernizacji istniejących instalacji elektrycznych w budynkach mieszkalnych. Dzięki estetycznemu wykończeniu w kolorze białym (RAL 9003) oraz kompaktowym wymiarom (285 mm wysokości, 185 mm szerokości i 96,5 mm głębokości), idealnie komponuje się z wystrojem wnętrz korytarzy czy pomieszczeń gospodarczych. Szeroki zakres temperatur pracy od -25°C do +60°C pozwala na jej stosowanie w zróżnicowanych warunkach środowiskowych.

Wskazówki Montażowe

Montaż rozdzielnicy EZ9EU-1-12-NT-P jest intuicyjny i przyjazny dla instalatora. Obudowa nie posiada fabrycznych osłabień pod przepusty kablowe, co daje elektrykowi pełną swobodę w planowaniu wejść przewodów – otwory można precyzyjnie wykonać wiertarką w dowolnym miejscu, dopasowując je do specyfiki danej instalacji. Wewnętrzny stelaż z szyną DIN jest wyjmowany, co znacznie ułatwia oszynowanie aparatury poza obudową i późniejszy montaż całego zestawu. Przednia pokrywa z wycięciem modułowym zapewnia szybki dostęp do dźwigni aparatów przy jednoczesnym zachowaniu ochrony przed dotykiem części czynnych.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, produkt posiada stopień ochrony IP40 i jest dedykowany wyłącznie do montażu wewnątrz pomieszczeń.
• Jakie przewody mogę podłączyć do listew zaciskowych? Każda z listew (N i PE) posiada 4 zaciski dla przewodów o przekroju do 16 mm² oraz 4 zaciski dla przewodów o przekroju do 10 mm².
• Czy drzwi można zamontować tak, aby otwierały się w lewo? Tak, drzwi są odwracalne i umożliwiają otwarcie pod kątem 180 stopni w wybranym kierunku.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z wysokiej jakości samogasnącego tworzywa sztucznego o odporności termicznej 650°C.
