Rozdzielnica modułowa natynkowa 1x12+1 IP65 do gniazd 3 otwory 90x100mm gMRV-1-12+1-NT-T/3, Mureva | 13180 Schneider Electric

Opis i Kluczowe Cechy

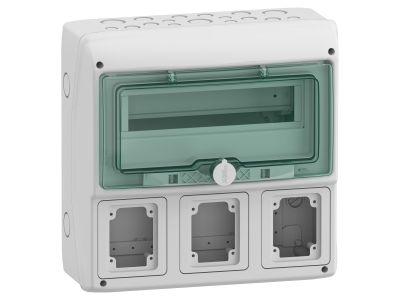

Rozdzielnica modułowa natynkowa Mureva gMRV-1-12+1-NT-T/3 (numer katalogowy 13180) to obudowa o stopniu ochrony IP65, przeznaczona do montażu w trudnych warunkach wewnętrznych i zewnętrznych. Wyposażona w jeden rząd na 12 modułów 18 mm oraz 3 otwory przystosowane do gniazd przemysłowych lub domowych, przycisków i lampek sygnalizacyjnych. Prąd znamionowy do 63 A pozwala na zastosowanie w obwodach o znacznym obciążeniu. Obudowa dostarczana z przezroczystymi zielonymi drzwiami, szyną DIN, tylną płytą oraz płytkami montażowymi (3x 65x85 mm do gniazd i 1 do sterowania przyciskiem). Wykonana z materiału izolacyjnego samogasnącego w kolorze jasnoszarym (RAL 7035).

• Stopień ochrony IP65: pyłoszczelna i odporna na strugi wody – niezawodna praca w instalacjach zewnętrznych i wilgotnych pomieszczeniach.
• Prąd znamionowy do 63 A: umożliwia zabezpieczenie obwodów o dużym obciążeniu, bez ryzyka przekroczenia dopuszczalnej temperatury.
• Klasa izolacji II (podwójna izolacja): zwiększone bezpieczeństwo użytkowania – brak konieczności stosowania dodatkowego przewodu ochronnego.
• Odporność na uderzenia IK09: wytrzymała konstrukcja chroniąca aparaturę przed uszkodzeniami mechanicznymi.
• Moc rozproszona 28 W: zapewnia odpowiednią wentylację i zapobiega przegrzaniu zamontowanych urządzeń modułowych.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 61439-3 dotyczącej rozdzielnic instalacyjnych. Materiał izolacyjny jest samogasnący i odporny na żar do 650°C zgodnie z IEC 60695-2-1. Produkt posiada odporność na promieniowanie UV oraz certyfikat CE.

Zastosowanie

Obudowa Mureva dedykowana jest do wewnętrznych i zewnętrznych instalacji wodoodpornych. Sprawdza się w budynkach mieszkalnych, małych obiektach przemysłowych oraz w miejscach narażonych na wilgoć i pył.

• Zasilanie i zabezpieczenie obwodów gniazd przemysłowych (3 otwory 90×100 mm – kompatybilne z głównymi standardami).
• Montaż aparatury modułowej – wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków i lampek sygnalizacyjnych.
• Sterowanie oświetleniem zewnętrznym, sygnalizacją i napędami w obiektach komercyjnych.
• Instalacje w strefach wilgotnych (hale produkcyjne, magazyny, parkingi podziemne).

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Obudowę mocuje się na ścianie za pomocą otworów montażowych (w zestawie). Aparaturę modułową instaluje się na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przewody można wprowadzać od góry lub dołu przez 17 pre-wycięć. Zalecana temperatura użytkowania: od -25°C do +40°C.

FAQ

• Czy obudowa jest odporna na warunki atmosferyczne? Tak, stopień ochrony IP65 oraz IK09 gwarantują odporność na pył, strugi wody i uderzenia mechaniczne. Obudowa jest również odporna na promieniowanie UV.
• Ile modułów można zamontować wewnątrz rozdzielnicy? Obudowa posiada jeden rząd na 12 modułów o szerokości 18 mm. Dodatkowo przewidziano 3 otwory na gniazda przemysłowe/domowe oraz miejsce na przycisk lub lampkę sygnalizacyjną.
• Czy w zestawie znajdują się płytki do montażu gniazd? Tak, produkt zawiera 3 płytki do gniazd zasilających o wymiarach 65×85 mm oraz 1 płytkę do sterowania przyciskiem. Drzwi są przezroczyste zielone.
