Rozdzielnica modułowa natynkowa 1x12+1 IP65 do gniazd 3 otwory 103x225mm gMRV-1-12+1-NT-T/11, Mureva | 13187 Schneider Electric

Opis i Kluczowe Cechy

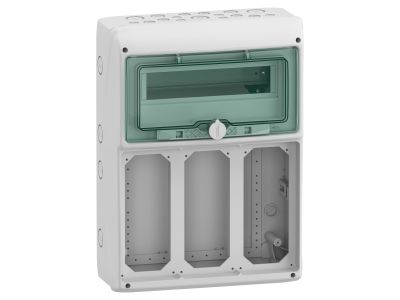

Rozdzielnica modułowa natynkowa 1x12+1 IP65 gMRV-1-12+1-NT-T/11 to obudowa dedykowana do instalacji wewnętrznych i zewnętrznych, zapewniająca wysoki stopień ochrony przed czynnikami zewnętrznymi. Wyposażona w przezroczyste zielone drzwi, szynę DIN i trzy otwory montażowe o wymiarach 103x225 mm pozwala na elastyczne konfiguracje aparatury modułowej. Kompatybilna z szeroką gamą osprzętu modułowego, w tym gniazdami przemysłowymi i domowymi, przyciskami oraz lampkami sygnalizacyjnymi.

• Stopień ochrony IP65: Zapewnia całkowitą szczelność przed pyłem i strumieniem wody z dowolnej strony, co umożliwia montaż w miejscach narażonych na wilgoć lub zanieczyszczenia.
• Wymiary 103x225 mm na otwór: Umożliwia montaż standardowych gniazd przemysłowych lub domowych oraz modułów sygnalizacyjnych, dostosowanych do indywidualnych potrzeb instalacji.
• Przezroczyste zielone drzwi: Ułatwiają monitorowanie stanu aparatury bez konieczności otwierania obudowy, jednocześnie chroniąc przed przypadkowym dotykiem.
• Kolor RAL7035 (jasnoszary): Estetyczny wygląd, który komponuje się z nowoczesnymi instalacjami elektrycznymi w budynkach mieszkalnych i przemysłowych.
• Szyna DIN i tylna płyta montażowa: Umożliwiają szybki i stabilny montaż aparatury modułowej, zapewniając porządek w instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 61439-3 oraz posiada klasę izolacji II (podwójna izolacja) i kategorię przepięciową II. Produkt jest zgodny z dyrektywami unijnymi i posiada oznaczenie CE. Materiał samogasnący o odporności na temperatury do 650°C gwarantuje bezpieczeństwo pożarowe.

Zastosowanie

Obudowa znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej ochrony środowiskowej oraz elastyczności konfiguracyjnej.

• Budynki mieszkalne – do instalacji domowych rozdzielnic zabezpieczających i sterujących.
• Małe budynki przemysłowe – do zasilania i ochrony obwodów elektrycznych w halach produkcyjnych.
• Instalacje zewnętrzne – np. wiaty, garaże, budki kontroli dostępu, gdzie wymagana jest ochrona IP65.
• Systemy alarmowe i monitoringowe – do umieszczenia urządzeń zasilających i sterujących w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Obudowę mocuje się natynkowo do ściany, wykorzystując tylną płytę montażową. Przewody wprowadzać przez 17 pre-wyciętych otworów (góra/dół), zachowując odpowiednie promienie gięcia. Aparaturę modułową montować na szynie DIN, zwracając uwagę na właściwe rozmieszczenie i zabezpieczenie przewodów. Klasa izolacji II wymaga stosowania odpowiednich kabli i osprzętu.

FAQ

• Czy rozdzielnica nadaje się do montażu zewnętrznego? Tak, stopień ochrony IP65 pozwala na montaż w miejscach narażonych na deszcz, śnieg oraz kurz, jednak zaleca się osłonięcie przed bezpośrednim działaniem promieni UV w długim okresie.
• Jakie gniazda można zamontować w otworach 103x225 mm? Obudowa jest kompatybilna z gniazdami przemysłowymi i domowymi o standardowych wymiarach modułowych (65x85 mm lub 75x75 mm), a także z przyciskami i lampkami sygnalizacyjnymi.
• Czy rozdzielnica posiada klasę izolacji II? Tak, obudowa posiada klasę izolacji II, co oznacza podwójną izolację i zwiększone bezpieczeństwo użytkowania w instalacjach niskiego napięcia.
