Rozdzielnica modułowa n/t 1x4 transparentna IP65 1500V DC PV/UV ECH-4G DIDO | 001101060 Eti

Opis i Kluczowe Cechy

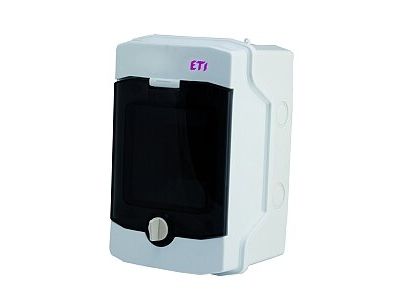

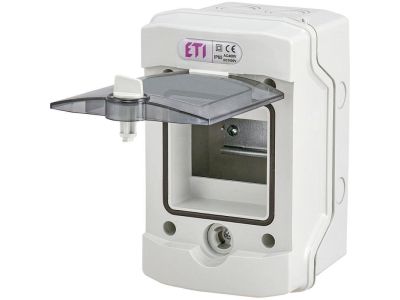

Rozdzielnica modułowa natynkowa ECH-4G z serii DIDO to zaawansowane rozwiązanie techniczne zaprojektowane przez firmę ETI z myślą o najbardziej wymagających instalacjach elektrycznych, w tym systemach fotowoltaicznych (PV). Urządzenie charakteryzuje się stopniem ochrony IP65, co oznacza pełną pyłoszczelność oraz wysoką odporność na strugi wody, umożliwiając bezpieczny montaż aparatury modułowej w trudnych warunkach środowiskowych. Konstrukcja została wykonana z materiałów odpornych na promieniowanie UV, co gwarantuje długowieczność obudowy nawet przy bezpośredniej ekspozycji na światło słoneczne. Transparentne drzwiczki pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, co znacząco podnosi komfort eksploatacji.

• Napięcie znamionowe: Przystosowana do pracy w systemach prądu stałego o napięciu do 1500V DC, co czyni ją idealnym wyborem dla nowoczesnych instalacji fotowoltaicznych.
• Pojemność: 1 rząd o szerokości 4 modułów, pozwalający na montaż podstawowych zabezpieczeń nadprądowych, ograniczników przepięć czy rozłączników izolacyjnych.
• Wytrzymałość: Wysoka odporność mechaniczna oraz stabilność termiczna zapewniają ciągłość pracy podłączonych komponentów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi obudów i rozdzielnic niskonapięciowych. Spełnienie wymagań technicznych gwarantuje bezpieczeństwo użytkowania zarówno w sektorze mieszkaniowym, jak i przemysłowym. Rozdzielnica posiada certyfikację potwierdzającą jej przydatność do pracy w systemach o podwyższonym napięciu DC, co jest kluczowe dla certyfikacji całych systemów OZE.

Zastosowanie

Rozdzielnica ECH-4G znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz przemysłowym. Dzięki swojej specyfikacji technicznej jest szczególnie rekomendowana jako:

• Skrzynka przyłączeniowa w instalacjach fotowoltaicznych (PV) po stronie prądu stałego.
• Obudowa dla aparatury sterowniczej w miejscach o wysokim zapyleniu i wilgotności (hale produkcyjne, warsztaty).
• Zabezpieczenie instalacji zewnętrznych narażonych na zmienne warunki atmosferyczne.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy ECH-4G powinien być przeprowadzony na płaskiej powierzchni przy użyciu dedykowanych punktów montażowych, co zapewnia zachowanie deklarowanej szczelności IP65. Podczas instalacji należy zwrócić uwagę na odpowiednie uszczelnienie przepustów kablowych (zaleca się stosowanie dławnic o odpowiednim rozmiarze). Szyna DIN zamontowana wewnątrz obudowy umożliwia szybki i stabilny montaż aparatury modułowej. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych przy pracy z napięciem 1500V DC.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki odporności na promieniowanie UV oraz klasie szczelności IP65, produkt jest w pełni przystosowany do pracy na zewnątrz budynków.
• Jakie jest maksymalne napięcie pracy dla tej obudowy? Rozdzielnica jest certyfikowana do pracy z napięciem znamionowym izolacji wynoszącym 1500V DC.
• Czy w zestawie znajdują się szyny montażowe? Tak, rozdzielnica wyposażona jest w standardową szynę montażową DIN, umożliwiającą instalację typowej aparatury modułowej.
