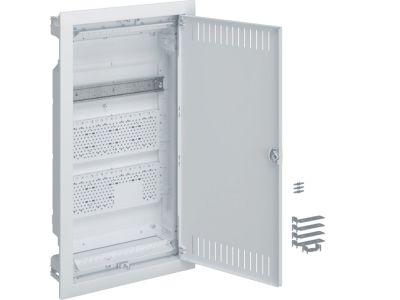

Rozdzielnica modułowa multimedialna podtynkowa 3x12 IP30, płyta montażowa 1x szyna TH, Volta | VU36NWB Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa multimedialna podtynkowa z serii Volta, model VU36NWB od renomowanego producenta HAGER, to zaawansowane rozwiązanie zaprojektowane z myślą o nowoczesnych instalacjach hybrydowych. Konstrukcja o układzie 3x12 modułów pozwala na optymalne zagospodarowanie przestrzeni montażowej. Urządzenie łączy w sobie funkcjonalność tradycyjnej rozdzielnicy elektrycznej z potrzebami systemów teletechnicznych. Kluczowym elementem jest zintegrowana płyta montażowa oraz jedna szyna nośna TH35 (DIN), co umożliwia jednoczesny montaż aparatury modułowej oraz urządzeń aktywnych i pasywnych, takich jak routery, switche czy rozdzielacze sygnału TV/SAT. Stopień ochrony IP30 gwarantuje bezpieczne użytkowanie wewnątrz budynków mieszkalnych i komercyjnych, chroniąc wnętrze przed dostępem ciał obcych o średnicy powyżej 12,5 mm.

• Konstrukcja podtynkowa: Estetyczny montaż wewnątrz przegród budowlanych, minimalizujący wystawanie obudowy poza lico ściany.
• Hybrydowa przestrzeń: Połączenie szyny TH35 z perforowaną płytą montażową ułatwia organizację okablowania strukturalnego.
• Wysoka jakość wykonania: Obudowa wykonana z tworzywa o wysokiej odporności mechanicznej, wyposażona w metalowe drzwi z otworami wentylacyjnymi dla lepszego odprowadzania ciepła.
• Modułowość: Standard 12 modułów w rzędzie zapewnia pełną kompatybilność z osprzętem modułowym różnych producentów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Rozdzielnica spełnia wymagania normy PN-EN 61439-3, co potwierdza jej przydatność do użytkowania przez osoby niewykwalifikowane w instalacjach domowych. Posiada odpowiednie certyfikaty dopuszczające do stosowania w budownictwie wielorodzinnym i użyteczności publicznej. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza ograniczenie substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.

Zastosowanie

Rozdzielnica VU36NWB znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, gdzie wymagane jest zintegrowanie rozdzielni elektrycznej z punktem dystrybucji multimediów (tzw. Multimedialne Centrum Domowe). Jest idealnym rozwiązaniem dla:

• Instalacji Smart Home: Miejsce na sterowniki, bramki IoT i zasilacze systemowe.
• Sieci LAN i WLAN: Bezpieczne ukrycie routera i patchpaneli w jednym estetycznym punkcie.
• Systemów RTV/SAT: Montaż rozgałęźników i wzmacniaczy sygnału na płycie montażowej.
• Rozdziału energii: Standardowe zabezpieczenie obwodów oświetleniowych i gniazdowych przy użyciu wyłączników nadprądowych i różnicowoprądowych.

Wskazówki Montażowe

Podczas instalacji podtynkowej należy zwrócić szczególną uwagę na odpowiednie przygotowanie wnęki w ścianie, zapewniając stabilne osadzenie kasety rozdzielnicy. Zaleca się zachowanie pionu i poziomu, co ułatwi późniejszy montaż maskownicy i drzwi. Szyna TH35 powinna być wykorzystana do aparatury modułowej wymagającej pewnego mocowania mechanicznego, natomiast urządzenia multimedialne należy mocować do płyty perforowanej za pomocą dedykowanych uchwytów lub opasek zaciskowych. Należy pamiętać o zachowaniu odpowiednich odstępów między urządzeniami generującymi ciepło, aby zapewnić swobodną cyrkulację powietrza przez otwory wentylacyjne w drzwiach. Moment dokręcania zacisków aparatury powinien być zgodny z instrukcją producenta danego aparatu (zazwyczaj od 2 Nm do 3,5 Nm dla wyłączników nadprądowych).

FAQ

• Czy rozdzielnica posiada w zestawie listwy zaciskowe N i PE? Standardowo seria Volta wyposażona jest w niezbędne elementy montażowe, jednak szczegółowa konfiguracja listew zaciskowych zależy od konkretnej wersji wyposażenia – zaleca się weryfikację zestawu przed montażem końcowym.
• Czy w rozdzielnicy zmieści się standardowy router Wi-Fi? Tak, perforowana płyta montażowa jest zaprojektowana tak, aby pomieścić typowe urządzenia sieciowe, a metalowe drzwi z otworami wentylacyjnymi minimalizują tłumienie sygnału bezprzewodowego.
• Jaki jest stopień ochrony tej rozdzielnicy? Produkt posiada stopień ochrony IP30, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest przeznaczony do montażu w miejscach o wysokiej wilgotności.
