Rozdzielnica metalowa XL3 800 1950x910mm | 020409 Legrand

Opis i Kluczowe Cechy

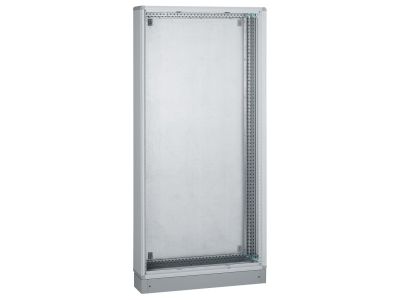

Rozdzielnica metalowa XL3 800 (symbol 020409) to solidna obudowa rozdzielcza przeznaczona do montażu w budynkach użyteczności publicznej. Umożliwia instalację aparatów o prądzie znamionowym do 800 A, co pozwala na bezpieczną dystrybucję energii w wymagających instalacjach. Dzięki pojemności 24 lub 36 modułów w rzędzie (po zastosowaniu wewnętrznego przedziału kablowego) zapewnia dużą elastyczność konfiguracji. Wymiary całkowite: 1950 x 910 x 230 mm, wymiary użyteczne: 1800 x 850 x 230 mm.

• Pojemność do 800 A: Umożliwia montaż aparatów o dużym obciążeniu, zapewniając niezawodne zasilanie bez ryzyka przeciążenia.
• Stopień ochrony IP43 / IK08 (z uszczelką i drzwiami): Ochrona przed wnikaniem ciał stałych i wody, a także odporność na uderzenia mechaniczne – idealne do budynków użyteczności publicznej.
• Odporność na żar 750°C / 5s zgodnie z IEC 60695-2-1: Zwiększone bezpieczeństwo pożarowe dzięki materiałom odpornym na wysoką temperaturę.
• Wymiary użyteczne 1800 x 850 x 230 mm: Duża przestrzeń robocza ułatwiająca okablowanie i montaż aparatów wewnątrz rozdzielnicy.
• Możliwość łączenia w zestawy (pionowo i poziomo): Pozwala na tworzenie rozległych układów rozdzielnic dopasowanych do potrzeb obiektu – akcesoria w zestawie.

Zgodność z Normami

Rozdzielnica XL3 800 została zaprojektowana zgodnie z obowiązującymi normami europejskimi. Spełnia wymagania normy IEC 60695-2-1 dotyczącej odporności na żar (750°C / 5s). Posiada certyfikat CE. Parametry ochrony (IP, IK) są deklarowane zgodnie z konfiguracją – IP43/IK08 z uszczelką i drzwiami, IP40/IK08 z drzwiami, IP30/IK07 bez drzwi.

Zastosowanie

Rozdzielnica XL3 800 znajduje zastosowanie w instalacjach przemysłowych, handlowych i biurowych, gdzie wymagana jest wysoka elastyczność konfiguracji oraz niezawodna dystrybucja energii.

• Dystrybucja energii w budynkach użyteczności publicznej (szkoły, szpitale, biurowce).
• Instalacje w halach produkcyjnych i magazynowych z możliwością rozbudowy o przedziały kablowe.
• Systemy rozdzielcze wymagające montażu aparatów o prądzie do 800 A, w tym styczników, wyłączników i zabezpieczeń.
• Obiekty wymagające podwyższonej odporności na żar i uderzenia mechaniczne (IK08).

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Rozdzielnicę należy mocować na stabilnym podłożu. Prowadzenie przewodów i dobór przekrojów – zgodnie z obowiązującymi normami i obciążeniem prądowym. W przypadku łączenia rozdzielnic w zestawy należy stosować dołączone akcesoria łączeniowe. Zachować wymagane odległości izolacyjne.

FAQ

• Jaki jest stopień ochrony rozdzielnicy XL3 800? W zależności od konfiguracji: IP43/IK08 z uszczelką i drzwiami, IP40/IK08 z drzwiami, IP30/IK07 bez drzwi. Wybór zależy od warunków otoczenia.
• Czy rozdzielnicę można łączyć z innymi modułami w zestaw? Tak, dostarczane są akcesoria do łączenia w pionie i poziomie, co pozwala na tworzenie zestawów rozdzielczych o dowolnej konfiguracji.
• Jaka jest odporność na żar obudowy? Materiały spełniają wymagania normy IEC 60695-2-1 – odporność na żar do temperatury 750°C przez 5 sekund, co zwiększa bezpieczeństwo pożarowe instalacji.
