Rozdzielnica metalowa XL3 400 wysokość 900mm Uwaga: Drzwi zamawiane oddzielnie | 020105 Legrand

Opis i Kluczowe Cechy

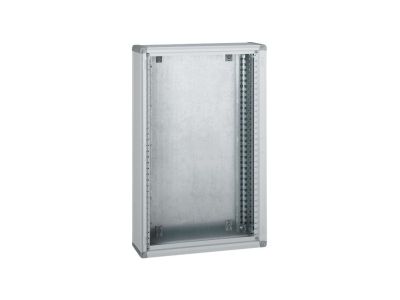

Rozdzielnica metalowa XL3 400 o wysokości 900 mm (symbol 020105) to kompaktowa obudowa dla aparatury modułowej, zaprojektowana do montażu w budynkach użyteczności publicznej. Prąd znamionowy do 400 A, pojemność 24 modułów w rzędzie oraz odporność ogniowa do 750 °C/5 s zgodnie z IEC 60 695-2 czynią ją solidnym wyborem dla instalacji wymagających wysokiego bezpieczeństwa i elastyczności.

• Prąd znamionowy do 400 A: Umożliwia zastosowanie w obwodach głównych i podrozdzielnicach o znacznym obciążeniu bez ryzyka przeciążenia.
• Odporność ogniowa do 750 °C/5 s (IEC 60 695-2): Zapewnia podwyższoną ochronę pożarową, co ma kluczowe znaczenie w budynkach użyteczności publicznej.
• Pojemność 24 modułów w rzędzie: Daje swobodę w rozmieszczaniu wyłączników, styczników, przycisków i innych aparatów modułowych.
• Stopień ochrony od IP30/IK07 (bez drzwi) do IP43/IK08 (z drzwiami i uszczelką): Chroni przed wnikaniem wody w postaci bryzgów oraz uderzeniami mechanicznymi, dostosowując się do warunków montażu.
• Dostarczana z profilami montażowymi i płytą przepustów kablowych: Ułatwia instalację, prowadzenie przewodów oraz ewentualne docinanie elementów.
• Możliwość łączenia rozdzielnic w pionie i poziomie: Pozwala tworzyć większe układy rozdzielcze zgodnie z potrzebami projektowymi.

Zgodność z Normami

Rozdzielnica metalowa XL3 400 spełnia wymagania normy IEC 60 695-2 w zakresie odporności ogniowej (750 °C/5 s). Jest zgodna z europejskimi normami dla rozdzielnic niskonapięciowych oraz posiada certyfikację CE.

Zastosowanie

Rozdzielnica przeznaczona jest przede wszystkim do budynków użyteczności publicznej, gdzie wymagana jest podwyższona odporność ogniowa i ochrona mechaniczna. Sprawdza się jako rozdzielnica główna w instalacjach do 100 kVA (Klasa II) oraz jako podrozdzielnica w obiektach komercyjnych i przemysłowych.

• Rozdzielnica główna w szkołach, biurach, przychodniach i innych obiektach użyteczności publicznej.
• Podrozdzielnica dla instalacji piętrowych lub strefowych w budynkach wielopomieszczeniowych.
• Przedział kablowy dla obwodów o prądzie znamionowym do 400 A.
• Montaż w miejscach narażonych na uderzenia mechaniczne (IK07/IK08).

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Rozdzielnicę montuje się na ścianie lub w zabudowie za pomocą dołączonych profili montażowych. Przekroje przewodów należy dobrać do spodziewanego obciążenia prądowego. Połączenia śrubowe dokręcać zgodnie z dokumentacją producenta (moment dokręcania podany w instrukcji). Należy pamiętać, że drzwi rozdzielnicy zamawiane są oddzielnie.

FAQ

• Czy drzwi są dołączone do rozdzielnicy? Nie, drzwi są zamawiane oddzielnie. W zestawie znajduje się obudowa wraz z profilami montażowymi, płytą przepustów kablowych oraz akcesoriami do łączenia rozdzielnic.
• Jaki jest stopień ochrony rozdzielnicy bez drzwi? Bez drzwi rozdzielnica posiada stopień ochrony IP30 i odporność mechaniczną IK07. Po zamontowaniu drzwi (z uszczelką) osiąga IP43/IK08, natomiast z drzwiami bez uszczelki – IP40/IK08.
• Jaką odporność ogniową ma rozdzielnica? Rozdzielnica spełnia normę IEC 60 695-2, wytrzymując temperaturę 750 °C przez 5 sekund. Gwarantuje to bezpieczeństwo pożarowe w instalacjach przewidzianych dla budynków użyteczności publicznej.
