Rozdzielnica metalowa XL3 400 wysokość 750mm Uwaga: Drzwi zamawiane oddzielnie | 020104 Legrand

Opis i Kluczowe Cechy

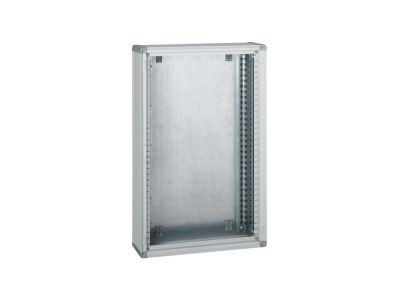

Rozdzielnica metalowa XL3 400 (symbol 020104) to solidna obudowa o wysokości 750 mm przeznaczona do montażu aparatury modułowej o prądzie do 400 A. Konstrukcja umożliwia elastyczne rozmieszczenie 24 modułów w rzędzie, co pozwala na efektywne zagospodarowanie przestrzeni w rozdzielnicy. W zestawie znajdują się profile montażowe, płyta przepustów kablowych z możliwością docinania oraz akcesoria do łączenia rozdzielnic w pionie i poziomie. Uwaga: drzwi zamawiane oddzielnie.

• Prąd znamionowy do 400 A: umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu w instalacjach budynków użyteczności publicznej.
• Odporność ogniowa do 750 °C / 5 s (IEC 60 695-2): zwiększa bezpieczeństwo pożarowe – w przypadku zwarcia rozdzielnica zachowuje integralność przez określony czas.
• Stopień ochrony IP43 / IK08 (z uszczelką i drzwiami): chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, a także wytrzymuje uderzenia energii 5 J – idealne do miejsc o podwyższonych wymaganiach.
• Pojemność 24 modułów w rzędzie: pozwala na zabudowę dużej liczby aparatów modułowych w jednym poziomie, co ułatwia projektowanie i konserwację.
• Wymiary użyteczne (700 x 515 mm): zapewniają dużą przestrzeń roboczą wewnątrz obudowy, a głębokość 175 mm umożliwia swobodne prowadzenie przewodów.

Zgodność z Normami

Rozdzielnica XL3 400 spełnia wymagania normy IEC 60 695-2 dotyczącej odporności ogniowej (750 °C / 5 s). Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach ochronnych Klasy II. W zależności od konfiguracji drzwi i uszczelki osiąga stopień ochrony IP43 (z uszczelką i drzwiami), IP40 (z drzwiami) lub IP30 (bez drzwi) oraz klasę udarności IK08 lub IK07.

Zastosowanie

Rozdzielnica metalowa XL3 400 została zaprojektowana do dystrybucji energii elektrycznej w budynkach użyteczności publicznej oraz obiektach komercyjnych o mocy do 100 kVA (dla rozdzielnic Klasy II). Sprawdza się w następujących scenariuszach:

• Główne rozdzielnice w budynkach biurowych, handlowych i oświatowych – bezpieczna dystrybucja energii do podrozdzielnic i odbiorników.
• Rozdzielnice piętrowe lub sektorowe w instalacjach wielorodzinnych – możliwość łączenia w pionie i poziomie.
• Przedziały kablowe dla obwodów zasilających w systemach automatyki budynkowej – duża pojemność modułowa na aparaturę sterującą.
• Instalacje w pomieszczeniach technicznych i serwerowniach – odporna na uderzenia i ogień konstrukcja metalowa.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Rozdzielnicę mocuje się do ściany lub stelaża za pomocą otworów montażowych w tylnej ściance. Aparaty modułowe instaluje się na szynie TH35 (DIN) wewnątrz obudowy. Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami i prądem obciążenia. Moment dokręcania śrub oraz zacisków – zgodnie z dokumentacją producenta akcesoriów. Drzwi montowane są oddzielnie (nie wchodzą w skład zestawu).

FAQ

• Czy w zestawie są drzwi? Nie, drzwi do rozdzielnicy XL3 400 zamawiane są oddzielnie. Obudowa dostarczana jest z profili montażowymi, płytą przepustów kablowych oraz akcesoriami łączeniowymi.
• Jaki rzeczywisty stopień ochrony osiąga rozdzielnica? W zależności od konfiguracji: IP43 z uszczelką i drzwiami, IP40 z drzwiami (bez uszczelki) lub IP30 bez drzwi. W każdym wariancie podana jest klasa udarności: IK08 przy drzwiach, IK07 bez drzwi.
• Czy rozdzielnica nadaje się do budynków użyteczności publicznej? Tak, została zaprojektowana do tego celu – spełnia wymagania odporności ogniowej (IEC 60 695-2) i może być stosowana w obiektach do 100 kVA dla rozdzielnic Klasy II.
