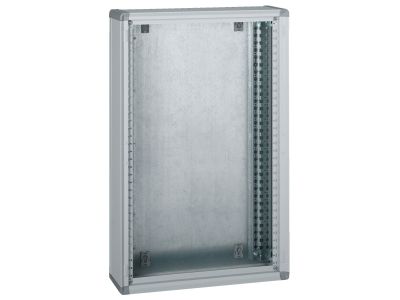

Rozdzielnica metalowa XL3 400 wysokość 600mm Uwaga: Drzwi zamawiane oddzielnie | 020103 Legrand

Opis i Kluczowe Cechy

Rozdzielnica metalowa XL3 400 o wysokości 600 mm (symbol 020103) przeznaczona jest do montażu w budynkach użyteczności publicznej. Umożliwia instalację aparatów o prądzie znamionowym do 400 A, a pojemność 24 modułów w rzędzie zapewnia elastyczne zagospodarowanie przestrzeni. Dostarczana z profilami montażowymi i płytą przepustów kablowych; drzwi zamawiane oddzielnie.

• Pojemność 24 moduły w rzędzie: Umożliwia zabudowę dużej liczby aparatów modułowych w kompaktowej obudowie.
• Prąd znamionowy do 400 A: Pozwala na zasilanie wymagających obwodów bez ryzyka przeciążenia.
• Odporność ogniowa 750°C/5 s (IEC 60 695-2): Zapewnia bezpieczeństwo pożarowe instalacji w budynkach użyteczności publicznej.
• Stopień ochrony IP43/IK08 z uszczelką i drzwiami: Chroni przed wnikaniem ciał stałych i wody, wytrzymuje uderzenia mechaniczne.
• Kolor RAL 7035 (obudowa) i RAL 7004 (cokół): Estetyczne, uniwersalne wykończenie pasujące do większości wnętrz.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 60 695-2 w zakresie odporności ogniowej (750°C/5 s). Posiada certyfikat CE i jest zgodna z europejskimi dyrektywami bezpieczeństwa. Klasyfikacja Klasy II (do 100 kVA) potwierdza możliwość stosowania w budynkach użyteczności publicznej.

Zastosowanie

Rozdzielnica XL3 400 znajduje zastosowanie w rozdzielnych instalacjach elektrycznych, szczególnie w budynkach użyteczności publicznej, biurach, szkołach oraz obiektach handlowych. Dzięki dużej pojemności modułowej i prądowi 400 A idealnie nadaje się do:

• Główne tablice rozdzielcze w budynkach o zapotrzebowaniu do 100 kVA (Klasa II).
• Sterowanie i zasilanie oświetlenia, gniazd wtykowych oraz instalacji siłowej.
• Montaż w systemach automatyki budynkowej jako centralna rozdzielnica.
• Zastosowania wymagające odporności na warunki atmosferyczne (IP43/IK08 z drzwiami).

Wskazówki Montażowe

Montaż i instalacja rozdzielnicy powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Rozdzielnica przeznaczona jest do montażu na ścianie lub w konstrukcji wsporczej. Należy stosować przewody o przekroju dobranym do prądu obciążenia. W przypadku łączenia rozdzielnic w pionie i poziomie używać dołączonych akcesoriów. Momenty dokręcania połączeń śrubowych – zgodnie z dokumentacją producenta.

FAQ

• Czy rozdzielnica jest dostarczana z drzwiami? Nie, drzwi zamawiane są oddzielnie. Produkt dostarczany jest z profilami montażowymi i płytą przepustów kablowych.
• Jaki stopień ochrony ma rozdzielnica bez drzwi? Bez drzwi uzyskuje IP30 / IK07. Z drzwiami IP40/IK08, a z dodatkową uszczelką IP43/IK08.
• Ile modułów można zamontować w jednym rzędzie? Pojemność wynosi 24 moduły w rzędzie (szerokość użyteczna 515 mm).
