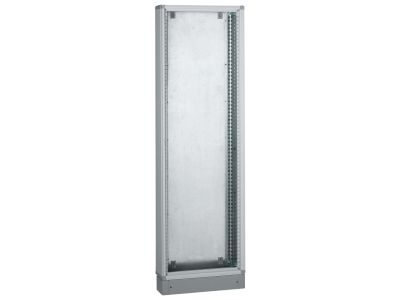

Rozdzielnica metalowa XL3 400 wysokość 1900mm Uwaga: Drzwi zamawiane oddzielnie | 020119 Legrand

Opis i Kluczowe Cechy

Rozdzielnica metalowa XL3 400 o wysokości 1900 mm (symbol 020119) to rozwiązanie przeznaczone do montażu w budynkach użyteczności publicznej, oferujące możliwość instalacji aparatów o prądzie znamionowym do 400 A. Dzięki pojemności 24 modułów w rzędzie zapewnia elastyczną aranżację wnętrza, a metalowa obudowa w kolorze RAL 7035 gwarantuje trwałość i estetykę. Należy pamiętać, że drzwi są zamawiane oddzielnie.

• Prąd znamionowy do 400 A: Umożliwia bezpieczną pracę z odbiornikami o znacznym obciążeniu, bez ryzyka przeciążenia rozdzielnicy.
• Odporność ogniowa 750°C / 5 s (IEC 60695-2): Podwyższa bezpieczeństwo pożarowe, chroniąc instalację w warunkach awaryjnych.
• Pojemność 24 modułów w rzędzie: Pozwala na uporządkowane rozmieszczenie aparatury modułowej, oszczędzając miejsce i ułatwiając montaż.
• Stopień ochrony IP43/IK08 (z drzwiami i uszczelką) oraz IP40/IK08 (z drzwiami) / IP30/IK07 (bez drzwi): Gwarantuje odporność na wnikające pyły, bryzgi wody oraz uderzenia mechaniczne, dopasowując się do warunków otoczenia.
• Dostarczana z profilami montażowymi i płytą przepustów kablowych: Upraszcza instalację i umożliwia łatwe wprowadzanie oraz wyprowadzanie przewodów.

Zgodność z Normami

Rozdzielnica spełnia wymogi odporności ogniowej zgodnie z normą IEC 60695-2 (temperatura 750°C, czas 5 s). Produkt posiada certyfikację CE i jest przeznaczony do stosowania w budynkach użyteczności publicznej (do 100 kVA dla rozdzielnic Klasy II).

Zastosowanie

Rozdzielnica metalowa XL3 400 sprawdzi się w obiektach wymagających wysokiej odporności mechanicznej i ochrony przed czynnikami zewnętrznymi. Znajduje zastosowanie w:

• Sterowaniu i dystrybucji energii w budynkach użyteczności publicznej (szkoły, biura, obiekty handlowe).
• Instalacjach wymagających montażu aparatury modułowej z prądem do 400 A.
• Pomieszczeniach technicznych i serwerowniach, gdzie konieczna jest ochrona przed pyłem i wilgocią.
• Rozdzielnicach głównych i podrozdzielnicach w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Rozdzielnicę należy zamontować na stabilnej ścianie, używając dostarczonych profili montażowych. Przekrój przewodów doprowadzających i odprowadzających powinien być dobrany do prądu obciążenia (do 400 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu drzwi (zamawiane oddzielnie) należy sprawdzić prawidłowe działanie uszczelki i zamków.

FAQ

• Czy drzwi są w komplecie z rozdzielnicą? Nie, drzwi są zamawiane oddzielnie. Należy wybrać odpowiednie drzwi z oferty XL3 400.
• Jaki stopień ochrony osiąga rozdzielnica bez drzwi? Bez drzwi uzyskuje IP30 / IK07. Z drzwiami (bez uszczelki) IP40 / IK08, a z drzwiami i uszczelką IP43 / IK08.
• Ile modułów można zamontować w rzędzie? Pojemność wynosi 24 moduły w rzędzie. Wysokość użyteczna 1750 mm pozwala na montaż wielu rzędów.
