Rozdzielnica metalowa XL3 400 wysokość 1600mm Uwaga: Drzwi zamawiane oddzielnie | 020118 Legrand

Opis i Kluczowe Cechy

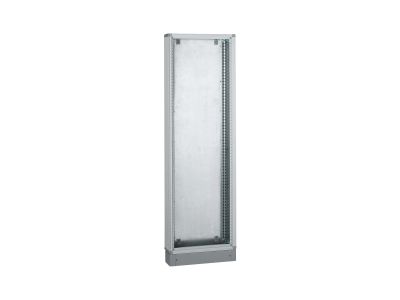

Rozdzielnica metalowa XL3 400 (symbol 020118) to uniwersalna obudowa dystrybucyjna o wysokości 1600 mm, przeznaczona do montażu aparatów o prądzie znamionowym do 400 A. Dzięki pojemności 24 modułów w rzędzie i szerokości użytkowej 515 mm umożliwia elastyczne rozmieszczenie wyłączników, styczników i innych urządzeń modułowych. Stopień ochrony IP43/IK08 (z uszczelką i drzwiami) oraz odporność ogniowa 750°C/5 s gwarantują bezpieczeństwo w wymagających instalacjach.

• Prąd znamionowy do 400 A: umożliwia bezpieczną dystrybucję energii w obwodach o dużym obciążeniu, minimalizując ryzyko przeciążeń i przegrzania.
• Odporność ogniowa 750°C/5 s (IEC 60 695-2): zwiększa bezpieczeństwo pożarowe rozdzielnicy w budynkach użyteczności publicznej.
• Pojemność 24 modułów w rzędzie (szerokość użytkowa 515 mm): zapewnia dużą elastyczność aranżacji wewnętrznej i łatwą rozbudowę instalacji.
• Stopień ochrony IP43/IK08 z uszczelką i drzwiami (IP40/IK08 z drzwiami, IP30/IK07 bez drzwi): chroni przed wnikaniem ciał stałych i wody oraz uderzeniami mechanicznymi, co wydłuża żywotność aparatury.
• Dostarczana z profilami montażowymi, płytą przepustów kablowych i akcesoriami łączeniowymi: skraca czas instalacji i ułatwia prowadzenie kabli oraz łączenie rozdzielnic w pionie i poziomie.

Zgodność z Normami

Rozdzielnica XL3 400 spełnia wymagania normy IEC 60 695-2 w zakresie odporności ogniowej (750°C/5 s). Przeznaczona jest do stosowania w budynkach użyteczności publicznej z ograniczeniem mocy do 100 kVA dla rozdzielnic Klasy II. Posiada certyfikat CE.

Zastosowanie

Rozdzielnica metalowa XL3 400 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja energii i wysoka odporność mechaniczna oraz ogniowa.

• Jako główna rozdzielnica w budynkach użyteczności publicznej (szkoły, biura, szpitale) – do 100 kVA.
• Do rozdziału energii w obiektach przemysłowych i magazynowych przy prądzie do 400 A.
• Pomieszczenia techniczne i węzły cieplne – dzięki odporności na podwyższone temperatury.
• Automatyka budynkowa – agregacja obwodów sterowania, zabezpieczeń i oświetlenia.

Wskazówki Montażowe

Montaż mogą wykonywać wyłącznie osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Rozdzielnicę mocuj do ściany lub stelaża za pomocą przygotowanych profili montażowych. Wewnątrz można instalować aparaty modułowe na szynie TH35 (wg potrzeb). Przekroje przewodów dobieraj zgodnie z maksymalnym prądem obciążenia 400 A oraz zaleceniami producenta. W przypadku dokręcania przewodów w listwie zaciskowej stosuj momenty podane w dokumentacji technicznej. Drzwi (zamawiane oddzielnie) montuj po zakończeniu instalacji.

FAQ

• Czy drzwi są w zestawie? Nie, drzwi do rozdzielnicy XL3 400 należy zamówić oddzielnie. Dostępne są wersje z drzwiami pełnymi lub przeszklonymi.
• Jaki stopień ochrony osiąga rozdzielnica? Z drzwiami i uszczelką IP43/IK08, z drzwiami bez uszczelki IP40/IK08, a bez drzwi IP30/IK07.
• Ile modułów można zamontować w jednym rzędzie? Rozdzielnica oferuje pojemność 24 modułów w rzędzie (szerokość użytkowa 515 mm).
