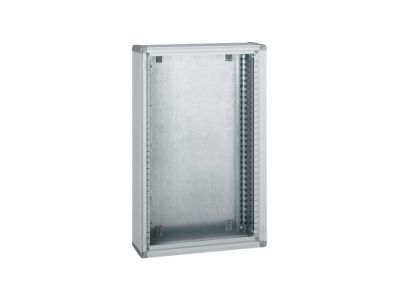

Rozdzielnica metalowa XL3 400 wysokość 1500mm Uwaga: Drzwi zamawiane oddzielnie | 020108 Legrand

Opis i Kluczowe Cechy

Rozdzielnica metalowa XL3 400 (symbol 020108) to obudowa o wysokości 1500 mm, przeznaczona do montażu aparatów o prądzie znamionowym do 400 A. Pojemność 24 modułów w rzędzie pozwala na elastyczne rozmieszczenie aparatury modułowej. Dostarczana z profilami montażowymi i płytą przepustów kablowych, z możliwością łączenia w pionie i poziomie. Drzwi zamawiane oddzielnie.

• Prąd znamionowy do 400 A: Umożliwia montaż aparatów o dużym obciążeniu, zapewniając bezpieczną dystrybucję energii w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Odporność ogniowa do 750°C/5 s zgodnie z IEC 60 695-2: Podwyższone bezpieczeństwo pożarowe – rozdzielnica zachowuje integralność w warunkach pożaru przez wymagany czas.
• Stopień ochrony IP43 (z drzwiami i uszczelką) / IP40 (z drzwiami) / IP30 (bez drzwi): Ochrona przed ciałami stałymi i bryzgami wody w zależności od konfiguracji; IK08 lub IK07 odporność na uderzenia mechaniczne.
• Pojemność 24 modułów w rzędzie: Duża liczba miejsc montażowych w jednej szynie, umożliwiająca rozbudowę instalacji.
• Wymiary: wys. 1500 mm, szer. całkowita 575 mm, głęb. 175 mm: Kompaktowa obudowa o wysokości użytecznej 1450 mm, ułatwiająca prowadzenie przewodów i montaż aparatury.

Zgodność z Normami

Rozdzielnica spełnia wymagania odporności ogniowej zgodnie z normą IEC 60 695-2 (test rozżarzonym drutem w temperaturze 750°C/5 s). Przeznaczona do montażu w budynkach użyteczności publicznej (do 100 kVA dla rozdzielnic Klasy II). Posiada certyfikat CE.

Zastosowanie

Rozdzielnica metalowa XL3 400 znajduje zastosowanie w instalacjach elektroenergetycznych w budynkach użyteczności publicznej, biurowcach, obiektach przemysłowych oraz w mieszkaniowych rozdzielnicach głównych. Dzięki prądowi do 400 A nadaje się do rozdziału energii w obwodach o dużym zapotrzebowaniu mocy.

• Główna rozdzielnica budynku – dystrybucja energii do podrozdzielnic i odbiorników.
• Instalacje w budynkach użyteczności publicznej (szkoły, biura, hale) – bezpieczne rozmieszczenie aparatów modułowych.
• Rozdzielnice przemysłowe – montaż styczników, wyłączników, bezpieczników do 400 A.
• Systemy zasilania awaryjnego i UPS – miejsce na aparaturę przełączającą.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Obudowa przystosowana do mocowania na ścianie lub w niszy. Dostarczone profile montażowe i płyta przepustów kablowych umożliwiają łatwe prowadzenie przewodów. Drzwi zamawiane oddzielnie – należy dobrać odpowiednie drzwi do konfiguracji (z uszczelką lub bez). Używać śrub i momentów dokręcania zgodnych z instrukcją montażu. Dobór przekroju przewodów wg prądu obciążenia. Podczas łączenia rozdzielnic w pionie/poziomie stosować dostarczone akcesoria.

FAQ

• Czy rozdzielnica jest wyposażona w drzwi? Drzwi zamawiane są oddzielnie. Rozdzielnica dostarczana jest z profilami montażowymi, płytą przepustów kablowych i akcesoriami do łączenia, ale bez drzwi. Można dobrać drzwi w zależności od wymaganego stopnia ochrony.
• Jaki stopień ochrony zapewnia rozdzielnica bez drzwi? Bez drzwi rozdzielnica ma IP30 IK07. Z drzwiami IP40 IK08, a z drzwiami i uszczelką IP43 IK08.
• Jaka jest odporność ogniowa rozdzielnicy? Rozdzielnica spełnia wymagania odporności ogniowej do 750°C/5 s zgodnie z normą IEC 60 695-2.
