Rozdzielnica metalowa XL3 400 wysokość 1200mm Uwaga: Drzwi zamawiane oddzielnie | 020107 Legrand

Opis i Kluczowe Cechy

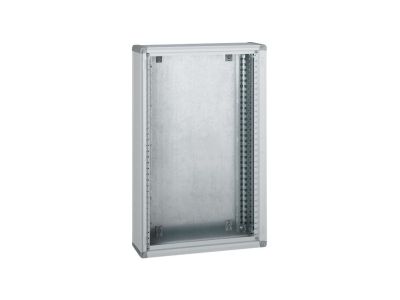

Rozdzielnica metalowa XL3 400 (symbol 020107) to solidna obudowa o wysokości 1200 mm i głębokości 175 mm, zaprojektowana do pracy z prądami do 400 A. Dzięki pojemności 24 modułów w rzędzie oraz wysokości użytecznej 1150 mm pozwala na elastyczną aranżację aparatury modułowej w instalacjach o wysokich wymaganiach. Obudowa wykonana w kolorze RAL 7035, cokół RAL 7004, drzwi zamawiane oddzielnie.

• Prąd znamionowy do 400 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu – idealna jako rozdzielnica główna.
• Pojemność 24 modułów w rzędzie: zapewnia dużą elastyczność przy instalacji wyłączników, styczników i innych urządzeń modułowych.
• Stopień ochrony IP43/IK08 (z uszczelką i drzwiami): skuteczna ochrona przed wnikaniem ciał stałych i wody oraz odporność na uderzenia mechaniczne.
• Odporność ogniowa do 750°C/5 s zgodnie z IEC 60695-2: zwiększa bezpieczeństwo pożarowe instalacji w budynkach użyteczności publicznej.
• Dostarczana z profilami montażowymi, płytą przepustów kablowych i akcesoriami do łączenia: ułatwia montaż i umożliwia łączenie rozdzielnic w pionie i poziomie.
• Drzwi zamawiane oddzielnie: pozwalają dobrać odpowiedni typ drzwi (pełne, z okienkiem) w zależności od potrzeb instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 60695-2 dotyczącej odporności ogniowej (750°C/5 s). Produkt posiada certyfikat CE i jest zgodny z odpowiednimi normami europejskimi dla rozdzielnic niskiego napięcia, gwarantując bezpieczeństwo użytkowania.

Zastosowanie

Rozdzielnica metalowa XL3 400 dedykowana jest do budynków użyteczności publicznej, przemysłowych i komercyjnych, gdzie wymagana jest wysoka niezawodność oraz ochrona przed oddziaływaniami zewnętrznymi. Sprawdza się w instalacjach o mocy do 100 kVA (Klasa II).

• Jako rozdzielnica główna w obiektach użyteczności publicznej (szkoły, biura, centra handlowe).
• Dystrybucja energii w budynkach wielorodzinnych i przemysłowych.
• Instalacje wymagające dużej liczby obwodów modułowych – pojemność 24 modułów w rzędzie.
• Rozbudowa systemu poprzez łączenie rozdzielnic w pionie i poziomie.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Rozdzielnicę należy zamontować na stabilnym podłożu (ścianie) zgodnie z instrukcją producenta. Przewody należy dobierać odpowiednio do prądu obciążenia. Po zamontowaniu drzwi (zamawianych oddzielnie) uzyskuje się deklarowany stopień ochrony IP43/IK08. Należy stosować się do zaleceń dotyczących momentu dokręcania połączeń.

FAQ

• Czy drzwi są w zestawie? Nie, drzwi do rozdzielnicy zamawiane są oddzielnie. Umożliwia to dobór odpowiedniego typu (pełne, z okienkiem) w zależności od potrzeb wizualnych i funkcjonalnych.
• Jaki stopień ochrony można uzyskać? Z uszczelką i zamontowanymi drzwiami: IP43/IK08. Z drzwiami bez uszczelki: IP40/IK08. Bez drzwi: IP30/IK07.
• Ile modułów zmieści się w jednym rzędzie? Rozdzielnica pomieści 24 standardowe moduły (szerokość 18 mm) w rzędzie, co pozwala na instalację wielu aparatów modułowych.
