Rozdzielnica metalowa wyposażona XL3S 630, szerokość 36M, wysokość 2100mm | 337613 Legrand

Opis i Kluczowe Cechy

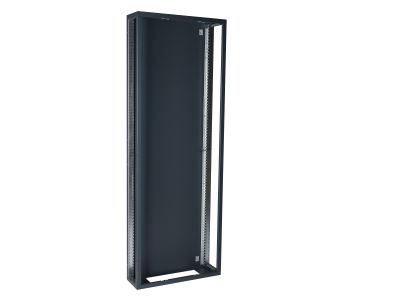

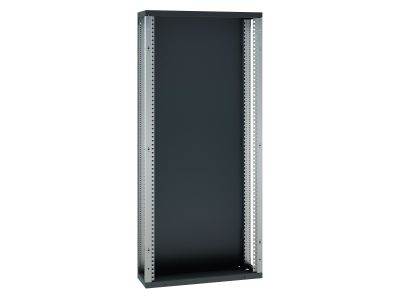

Rozdzielnica metalowa wyposażona XL3S 630 (nr kat. 337613) o szerokości 36 modułów i wysokości osłon 2100 mm – solidna obudowa przeznaczona do tworzenia certyfikowanych zestawów rozdzielnicowych dla prądów do 630 A. Dzięki wyposażeniu w profile konstrukcyjne i montażowe umożliwia łatwy montaż aparatów zabezpieczających. Stopień ochrony IP30 bez drzwi, IP40 z drzwiami – elastyczność w dostosowaniu do warunków pracy.

• Szerokość 36 modułów (774 mm użytkowa): zapewnia dużą przestrzeń na aparaturę modułową, umożliwiając elastyczne konfiguracje.
• Wysokość całkowita 2174 mm (osłon 2100 mm): wysoka obudowa do montażu wielu aparatów i wyposażenia.
• Stopień ochrony IP30 / IP40 / IP43: dopasowanie do wymogów środowiska – od osłony podstawowej po zwiększoną ochronę przed pyłem i wilgocią (IP43 wymaga uszczelki nr 337951).
• Możliwość demontażu płyty górnej i dolnej: ułatwia wprowadzenie kabli i montaż przepustów.
• Przystosowana do montażu kanałów grzebieniowych Lina 25, płyt przepustów kablowych piankowych oraz Cabstop IP55: umożliwia organizację okablowania i uzyskanie wyższego stopnia szczelności.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC/EN 61439-2, co gwarantuje bezpieczną i niezawodną pracę w certyfikowanych zestawach rozdzielnicowych.

Zastosowanie

Rozdzielnica XL3S 630 przeznaczona jest do stosowania jako rozdzielnica główna w budynkach mieszkalnych, biurowych i przemysłowych, a także w obiektach wymagających rozdzielnic o prądach do 630 A.

• Jako rozdzielnica główna w sieciach TN-C, TN-S.
• Do montażu aparatów zabezpieczających i sterowniczych w obwodach zasilających.
• W systemach rozdzielczych w halach produkcyjnych i magazynach.
• Do tworzenia certyfikowanych zestawów rozdzielnicowych zgodnych z IEC/EN 61439-2.

Wskazówki Montażowe

Montaż musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy umieścić na stabilnym podłożu, a przewody dobrać odpowiednio do prądu obciążenia. Płyty górna i dolna mogą być demontowane w celu wprowadzenia kabli. Drzwi, panele boczne oraz elementy dodatkowe (np. uszczelki, kanały grzebieniowe) zamawiane są oddzielnie – należy je instalować zgodnie z dokumentacją producenta.

FAQ

• Jaki stopień ochrony ma rozdzielnica bez drzwi? Bez drzwi rozdzielnica posiada IP30. Po zamontowaniu drzwi uzyskuje IP40, a z dodatkową uszczelką nr 337951 – IP43.
• Czy drzwi i panele boczne są w zestawie? Nie, drzwi i panele boczne należy zamawiać oddzielnie, co pozwala na elastyczne dopasowanie wyglądu i wymaganego stopnia ochrony.
• Czy rozdzielnica jest zgodna z normami? Tak, jest przeznaczona do tworzenia certyfikowanych zestawów rozdzielnicowych zgodnie z normą IEC/EN 61439-2.
