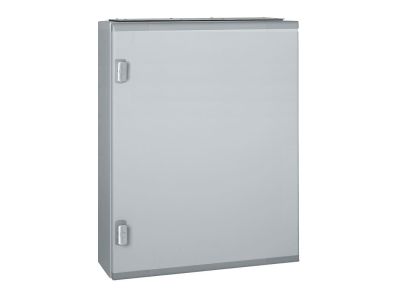

Rozdzielnica metalowa monoblok XL3 400 IP55, z drzwiami pełnymi odwracalnymi, wysokość 600mm | 020183 Legrand

Opis i Kluczowe Cechy

Rozdzielnica metalowa monoblok XL3 400 w stopniu ochrony IP55 od renomowanego producenta to solidne i bezpieczne rozwiązanie do rozdzielania energii elektrycznej w obiektach przemysłowych i komercyjnych. Model o symbolu 020183 wyposażony jest w drzwi pełne odwracalne z uchwytem i wkładkami zamka, a jego użyteczna wysokość 600 mm oraz pojemność 24 modułów w rzędzie pozwalają na montaż aparatury modułowej, w tym wyłączników, styczników i zabezpieczeń o prądzie znamionowym do 250 A. Obudowa w kolorze RAL 7035 (jasnoszary) jest odporna na temperaturę do 750°C przez 5 sekund, co zwiększa bezpieczeństwo pożarowe.

• Stopień ochrony IP55: Skuteczna ochrona przed pyłem i strugami wody – rozdzielnica nadaje się do montażu w pomieszczeniach wilgotnych oraz na zewnątrz pod daszkiem.
• Pojemność 24 modułów w rzędzie: Wystarczająca przestrzeń do zainstalowania zabezpieczeń i sterowania dla średniej wielkości instalacji – elastyczna aranżacja rozdzielnicy.
• Drzwi pełne odwracalne: Możliwość dostosowania kierunku otwierania do lokalnych uwarunkowań – ułatwia dostęp i obsługę w wąskich korytarzach czy wnękach.
• Odporność ogniowa 750°C/5 s zgodnie z IEC 60695-2-1: Zwiększona odporność na zapłon od wewnętrznych zwarć – istotny element ochrony przeciwpożarowej.
• Wymiary użyteczne 600 x 515 x 215 mm (wys. x szer. x gł.): Optymalna kubatura do montażu aparatów o znacznych gabarytach, np. wyłączników głównych czy listew zaciskowych.

Zgodność z Normami

Rozdzielnica XL3 400 spełnia wymagania normy IEC 60695-2-1 w zakresie odporności na żarzący się drut (750°C/5 s). Posiada stopień ochrony IP55 gwarantujący szczelność przed pyłem i strugami wody. Produkt oznaczony jest znakiem CE i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki solidnej metalowej obudowie i wysokiej szczelności rozdzielnica sprawdzi się w wymagających środowiskach przemysłowych, magazynowych i ekspozycyjnych. Przeznaczona jest do rozdzielania energii i montażu aparatury modułowej w instalacjach zasilających odbiorniki trójfazowe i jednofazowe.

• Dystrybucja energii w halach produkcyjnych, warsztatach i magazynach – montaż zabezpieczeń nadprądowych i różnicowoprądowych.
• Zasilanie odbiorników technologicznych w zakładach przetwórstwa spożywczego lub chemicznego – odporność na wilgoć i kurz IP55.
• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej – możliwość montażu wyłączników głównych do 250 A.
• Instalacje zewnętrzne (pod zadaszeniem) – ochrona przed opadami atmosferycznymi i pyłem.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Obudowę mocuje się do ściany za pomocą dedykowanych uchwytów montażowych (należy zamówić osobno, nie są częścią zestawu). Aparaturę modułową montuje się na szynach TH35 (24 moduły w rzędzie). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy rozdzielnica jest przystosowana do montażu na zewnątrz budynku? Tak, stopień ochrony IP55 zapewnia ochronę przed pyłem i strugami wody, jednak zaleca się montaż pod zadaszeniem lub w obudowie chroniącej przed bezpośrednim działaniem deszczu.
• Czy drzwi można odwrócić – zmienić kierunek otwierania? Tak, rozdzielnica wyposażona jest w drzwi pełne odwracalne. Można je łatwo zdemontować i zamontować po przeciwnej stronie, co ułatwia dopasowanie do warunków lokalnych.
• Jaka jest odporność ogniowa obudowy? Obudowa metalowa wytrzymuje temperaturę 750°C przez 5 sekund, co potwierdza norma IEC 60695-2-1. Zwiększa to bezpieczeństwo pożarowe instalacji.
