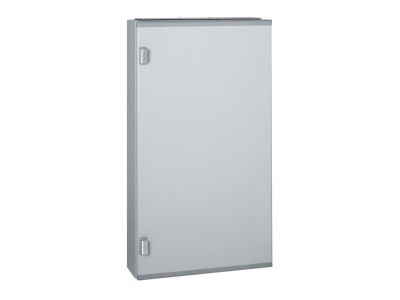

Rozdzielnica metalowa monoblok XL3 400 IP55, z drzwiami pełnymi odwracalnymi, wysokość 1000mm | 020185 Legrand

Opis i Kluczowe Cechy

Rozdzielnica metalowa monoblok XL3 400 IP55 (symbol 020185) to solidna obudowa o wysokości użytecznej 1000 mm, przeznaczona do montażu aparatów modułowych i przemysłowych o prądzie znamionowym do 250 A. Dzięki stopniowi ochrony IP55 zapewnia skuteczną ochronę przed pyłem i strugami wody, co czyni ją odpowiednią do trudnych warunków środowiskowych. Pojemność 24 modułów w rzędzie pozwala na elastyczne rozmieszczenie zabezpieczeń i sterowników. Drzwi pełne odwracalne ułatwiają dostęp i montaż w każdej konfiguracji pomieszczenia.

• Stopień ochrony IP55: Chroni wnętrze przed wnikaniem pyłu i wody, wydłużając żywotność zainstalowanych urządzeń i minimalizując ryzyko awarii w środowiskach wilgotnych lub zapylonych.
• Odporność ogniowa 750°C / 5 s (IEC 60695-2-1): Zapewnia bezpieczeństwo pożarowe – obudowa nie rozprzestrzenia ognia, co jest kluczowe w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Pojemność 24 moduły w rzędzie: Umożliwia zabudowę wielu aparatów w jednej szafie, oszczędzając miejsce i upraszczając okablowanie.
• Drzwi pełne odwracalne z uchwytem i wkładką zamka: Zapewniają wygodną konfigurację otwierania (prawe/lewe) oraz możliwość zamykania na klucz, chroniąc przed nieuprawnionym dostępem.
• Wysokość użyteczna 1000 mm i szerokość użyteczna 515 mm: Duża przestrzeń wewnętrzna pozwala na łatwy montaż aparatów o dużej głębokości oraz prowadzenie przewodów.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z wymaganiami europejskimi i posiada certyfikat CE. Odporność ogniowa potwierdzona normą IEC 60695-2-1 (temperatura żarząca 750°C przez 5 s). Produkt spełnia standardy bezpieczeństwa dla obudów metalowych stosowanych w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Rozdzielnica XL3 400 IP55 przeznaczona jest do dystrybucji energii oraz zabudowy aparatury sterowniczo-zabezpieczającej w obiektach narażonych na wilgoć, pył lub uszkodzenia mechaniczne. Sprawdza się zarówno w przemyśle, jak i w budynkach komercyjnych.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i warsztatach.
• Instalacje zewnętrzne (pod zadaszeniem) – ochrona przed deszczem i bryzgami wody.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją i napędami.
• Szafy sterownicze w infrastrukturze komunalnej (przepompownie, oczyszczalnie).

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może wykonywać wyłącznie osoba z uprawnieniami SEP, po odłączeniu wszystkich obwodów od napięcia. Obudowę należy przymocować do ściany za pomocą uchwytów montażowych (zamawianych oddzielnie) – dostarczone są jedynie otwory montażowe. Aparaty wewnętrzne montuje się na szynie TH35 (DIN). Przekroje przewodów należy dobrać do prądu obciążenia według obowiązujących norm. Moment dokręcania śrub w listwach zaciskowych zgodny z dokumentacją producenta. Drzwi można odwrócić w warunkach montażu (zawiasy przestawialne). Przed pierwszym załączeniem sprawdzić poprawność połączeń ochronnych.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki IP55 jest odporna na pył i strugi wody (zraszanie), należy jednak unikać bezpośredniego zanurzenia i montażu w miejscach całkowicie nieosłoniętych przed deszczem.
• Czy drzwi można otwierać w obie strony? Tak, drzwi są odwracalne – można je zamontować jako lewe lub prawe, co ułatwia dopasowanie do układu pomieszczenia.
• Jaka jest maksymalna liczba aparatów modułowych (np. wyłączników 1P) w jednym rzędzie? Pojemność wynosi 24 moduły w rzędzie (1 moduł = 18 mm). Całkowita liczba aparatów zależy od ich szerokości – można stosować aparaty o dowolnej kombinacji, sumarycznie do 24 modułów na rząd.
