Rozdzielnica licznikowa Norge, 1 licznik+78 mod, IP30, 550x800x205mm | FP52 Hager

Opis i Kluczowe Cechy

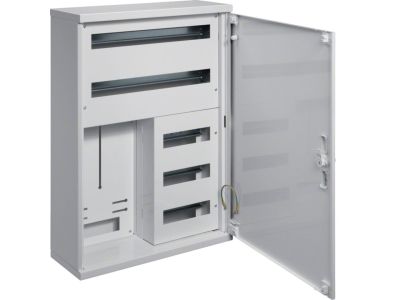

Rozdzielnica licznikowa Norge o symbolu FP52 to kompaktowe rozwiązanie do pomiaru i rozdziału energii w instalacjach budynkowych. Przeznaczona do montażu jednego licznika energii oraz do 78 modułów standardowej aparatury modułowej (szerokość modułu 18 mm), zapewnia dużą elastyczność konfiguracji. Stopień ochrony IP30 gwarantuje ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, co czyni ją odpowiednią do wnętrz suchych pomieszczeń. Obudowa o wymiarach 550x800x205 mm ułatwia montaż w typowych wnękach i rozdzielnicach piętrowych.

• Pojemność 78 modułów: Pozwala na rozbudowę instalacji o dodatkowe aparaty bez konieczności stosowania większej obudowy.
• Stopień ochrony IP30: Chroni przed przypadkowym dotknięciem części pod napięciem oraz przed wnikaniem małych przedmiotów, zwiększając bezpieczeństwo.
• Wymiary 550x800x205 mm: Kompaktowa obudowa pasująca do standardowych rozwiązań montażowych, ułatwiająca integrację z istniejącą instalacją.
• Miejsce na 1 licznik energii: Dedykowane gniazdo umożliwia łatwy montaż licznika głównego bez konieczności dodatkowej obróbki obudowy.
• Symbol FP52 (Norge): Sprawdzona jakość i niezawodność w instalacjach domowych i usługowych.

Zgodność z Normami

Rozdzielnica spełnia wymogi dyrektyw europejskich oraz posiada certyfikat CE. Produkt jest zgodny z ogólnymi normami bezpieczeństwa obowiązującymi dla rozdzielnic niskiego napięcia. Montaż i użytkowanie powinno odbywać się zgodnie z obowiązującymi przepisami prawa budowlanego i normami instalacyjnymi.

Zastosowanie

Rozdzielnica licznikowa Norge FP52 znajduje zastosowanie w obiektach, gdzie wymagany jest niezawodny pomiar energii oraz bezpieczny rozdział obwodów. Idealna do nowych instalacji lub modernizacji istniejących rozdzielnic.

• Główne rozdzielnice w budynkach mieszkalnych jedno- i wielorodzinnych.
• Instalacje w małych obiektach usługowych, biurach i warsztatach.
• Punkty poboru energii z możliwością rozbudowy o dodatkowe moduły zabezpieczeń i sterowania.
• Modernizacja istniejących rozdzielnic – wymiana starych obudów na nowe, bezpieczniejsze rozwiązanie.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (grupa 1 – do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilającym. Obudowę należy zamocować na ścianie za pomocą kołków rozporowych dostosowanych do rodzaju podłoża (pustak, beton, cegła). Wewnątrz rozdzielnicy zastosowano szynę DIN TH35 umożliwiającą montaż aparatury modułowej. Po zakończeniu montażu sprawdź poprawność połączeń oraz ciągłość przewodu ochronnego PE. Pamiętaj o odpowiednim doborze przekroju przewodów do prądu obciążenia oraz o zachowaniu odstępów izolacyjnych.

FAQ

• Jaki jest stopień ochrony tej rozdzielnicy? Rozdzielnica posiada stopień ochrony IP30. Oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm (np. narzędzia, palce), ale nie jest odporna na wodę. Nadaje się wyłącznie do montażu wewnątrz suchych pomieszczeń.
• Ile modułów aparatury można zamontować w rozdzielnicy FP52? Rozdzielnica przewidziana jest na 1 licznik energii oraz 78 modułów standardowej aparatury modułowej (szerokość modułu 18 mm). Umożliwia to elastyczną konfigurację zabezpieczeń, styczników i innych urządzeń.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, ze względu na stopień ochrony IP30 rozdzielnica nie jest przystosowana do pracy w warunkach wilgotnych ani na zewnątrz. Należy ją instalować w suchych, wentylowanych pomieszczeniach technicznych.
