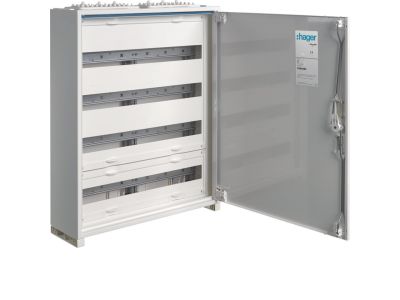

Rozdzielnica kompletna 4rz. 104 M II kl n/t, FWB | FWB42M2 Hager

Opis i Kluczowe Cechy

Rozdzielnica kompletna oznaczona jako 4rz. 104 M II kl n/t (symbol FWB42M2) to dedykowana obudowa natynkowa wyposażona w 4 rzędy modułów oraz 104 miejsca na aparaturę modułową (zgodnie z oznaczeniem M). Dzięki II klasie ochronności zapewnia bezpieczną eksploatację bez konieczności uziemiania obudowy, co przyspiesza montaż i zwiększa elastyczność instalacji.

• 4 rzędy (4rz.): Przejrzysta organizacja aparatów – każdy rząd umożliwia wygodny dostęp i logiczne rozmieszczenie obwodów.
• 104 moduły (oznaczenie M): Duża pojemność umożliwiająca zabudowę wielu wyłączników, styczników czy przycisków w jednej rozdzielnicy – idealna do rozbudowanych instalacji.
• II klasa ochronności (II kl): Podwójna lub wzmocniona izolacja eliminuje potrzebę ochronnego przewodu PE – bezpieczeństwo użytkowania nawet w przypadku uszkodzenia izolacji podstawowej.
• Montaż natynkowy (n/t): Obudowa mocowana bezpośrednio na ścianę – szybka instalacja bez kucia bruzd, szczególnie w modernizacjach lub obiektach o utwardzonych przegrodach.
• Konstrukcja kompletna: Gotowa do zabudowy aparatów modułowych na szynach TH35 – oszczędność czasu na przygotowaniu obudowy.

Zgodność z Normami

Rozdzielnica spełnia wymogi europejskich norm dla osprzętu rozdzielczego niskiego napięcia. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. II klasa ochronności realizowana jest zgodnie z wymaganiami dla sprzętu o izolacji podwójnej. Dla pełnej informacji o konkretnych normach prosimy o kontakt z producentem.

Zastosowanie

Rozdzielnica kompletna 4rz. 104M II kl n/t sprawdza się w obiektach, gdzie wymagana jest estetyczna, bezpieczna i przestronna obudowa natynkowa dla systemów elektrycznych. Przeznaczona jest do rozdziału energii, zabezpieczania obwodów oraz sterowania, szczególnie w lokalach bez możliwości montażu podtynkowego.

• Budynki mieszkalne – instalacje w mieszkaniach, domach jednorodzinnych, na klatkach schodowych.
• Małe obiekty usługowe – sklepy, biura, gabinety – gdzie liczy się łatwy dostęp i możliwość rozbudowy.
• Modernizacje istniejących instalacji – szybka wymiana starych skrzynek na nową, natynkową rozdzielnicę.
• Obiekty tymczasowe lub gospodarcze – garaże, warsztaty, altany – gdzie uziemienie bywa utrudnione (wykorzystanie II klasy ochronności).

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i sprawdź brak napięcia. Obudowę mocuj na równej, nośnej ścianie – typ montażu natynkowy. Wewnątrz znajduje się szyna TH35 do zabudowy aparatów modułowych. Podłącz przewody zgodnie ze schematem instalacji, dobierając przekrój do obciążenia. Moment dokręcania połączeń – według dokumentacji producenta. W przypadku zastosowania w obwodach z wysokim prądem zwarciowym zaleca się dodatkową ochronę przeciwprzepięciową.

FAQ

• Czy rozdzielnica ma II klasę ochronności? Tak – oznaczenie "II kl" w nazwie produktu informuje o izolacji podwójnej / wzmocnionej, co zapewnia bezpieczeństwo bez konieczności podłączania przewodu ochronnego.
• Co oznacza symbol n/t? Oznacza montaż natynkowy (na tynk). Obudowa przeznaczona jest do mocowania bezpośrednio na powierzchni ściany, a nie wpuszczania w zagłębienie.
• Ile modułów aparatury można zamontować? Zgodnie z oznaczeniem M rozdzielnica oferuje 104 miejsca modułowe (szerokość 1 modułu = 17,5 mm) w układzie 4 rzędów. Umożliwia to zabudowę dużej liczby zabezpieczeń, styczników czy przycisków.
