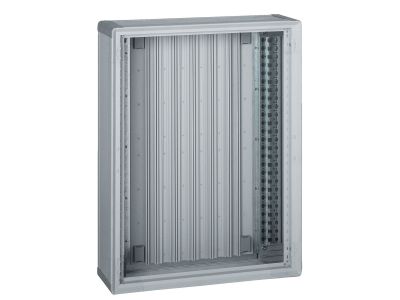

Rozdzielnica izolacyjna XL3 400 wysokość 900mm Uwaga: Drzwi zamawiane oddzielnie | 020155 Legrand

Opis i Kluczowe Cechy

Rozdzielnica izolacyjna XL3 400 o wysokości 900 mm (symbol 020155) przeznaczona do montażu aparatów o prądzie znamionowym do 400 A. Wykonana z materiału izolacyjnego, oferuje odporność ogniową do 750°C/5 s zgodnie z normą IEC 60695-2-1. Posiada pojemność 24 modułów w rzędzie, kolor RAL 7035. Drzwi należy zamawiać osobno. Dostarczana z profilami montażowymi, płytą przepustów kablowych z możliwością docinania oraz akcesoriami do łączenia rozdzielnic w pionie i poziomie.

• Prąd znamionowy do 400 A: Umożliwia bezpieczną pracę aparatów w obwodach o dużym obciążeniu, idealna do głównych rozdzielnic i podrozdzielnic.
• Odporność ogniowa 750°C/5 s (IEC 60695-2-1): Zwiększa bezpieczeństwo pożarowe instalacji, ograniczając ryzyko propagacji ognia w przypadku zwarć.
• II klasa ochronności: Podwójna izolacja eliminuje konieczność uziemiania obudowy, upraszczając montaż i zwiększając bezpieczeństwo użytkowania.
• Stopień ochrony IP43/IK08 (z drzwiami i uszczelką): Chroni przed wnikaniem cząstek stałych, bryzgów wody oraz uderzeniami mechanicznymi (8 J) – odpowiednia do trudnych warunków środowiskowych.
• Pojemność 24 modułów w rzędzie: Pozwala na instalację dużej liczby aparatów modułowych w kompaktowej obudowie, oszczędzając miejsce w rozdzielni.

Zgodność z Normami

Rozdzielnica spełnia wymagania testu odporności ogniowej wg IEC 60695-2-1 (750°C/5 s). Posiada II klasę ochronności oraz stopnie ochrony IP43/IK08 (z drzwiami i uszczelką), IP40/IK07 (z drzwiami) i IP30/IK07 (bez drzwi). Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi normami europejskimi.

Zastosowanie

Rozdzielnica izolacyjna XL3 400 dedykowana jest do przemysłowych i komercyjnych instalacji elektrycznych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo przeciwpożarowe.

• Główne rozdzielnice zasilające w budynkach użyteczności publicznej, halach produkcyjnych i magazynach.
• Podrozdzielnice w obiektach o zapotrzebowaniu mocy do 400 A.
• Instalacje wymagające ochrony przed wilgocią i uderzeniami (np. w kotłowniach, warsztatach, na zewnątrz wewnątrz obiektów).
• Systemy dystrybucji energii z możliwością rozbudowy i łączenia rozdzielnic w zestawy (w pionie i poziomie).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Rozdzielnicę mocować na ścianie za pomocą dostarczonych profili montażowych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekroje przewodów dobrać do spodziewanego obciążenia. Płytę przepustów kablowych można docinać zgodnie z potrzebami. Drzwi (zamawiane oddzielnie) montować według instrukcji producenta. Wszystkie połączenia dokręcać momentem zgodnym z dokumentacją techniczną.

FAQ

• Czy rozdzielnica jest sprzedawana z drzwiami? Nie, drzwi należy zamówić oddzielnie. W zestawie znajdują się: profile montażowe, płyta przepustów kablowych z możliwością docinania oraz akcesoria do łączenia rozdzielnic.
• Jaki jest stopień ochrony bez drzwi? Bez drzwi rozdzielnica osiąga IP30 i IK07. Z drzwiami (bez uszczelki) IP40/IK07, a z drzwiami i uszczelką IP43/IK08.
• Czy wymagane jest uziemienie obudowy? Dzięki II klasie ochronności (podwójna izolacja) uziemianie obudowy nie jest konieczne. Należy jednak przestrzegać ogólnych zasad ochrony przeciwporażeniowej instalacji.
