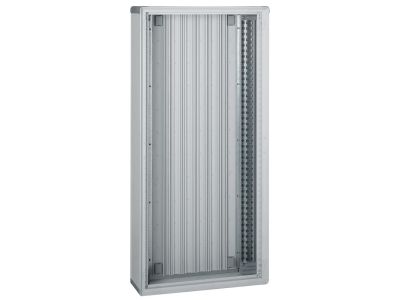

Rozdzielnica izolacyjna XL3 400 wysokość 1200mm Uwaga: Drzwi zamawiane oddzielnie | 020157 Legrand

Opis i Kluczowe Cechy

Rozdzielnica izolacyjna XL3 400 (symbol 020157) o wysokości 1200 mm przeznaczona jest do montażu aparatów o prądzie znamionowym do 400 A. Dzięki pojemności 24 modułów w rzędzie umożliwia uporządkowane i oszczędne rozmieszczenie aparatury modułowej. Wykonana z materiału izolacyjnego w kolorze RAL 7035, zapewnia wysoką ochronę środowiska pracy – stopień ochrony IP43/IK08 z zamontowanymi drzwiami i uszczelką. Produkt dostarczany z profilami montażowymi, płytą przepustów kablowych oraz akcesoriami do łączenia rozdzielnic w zestawy (w pionie i poziomie). Uwaga: drzwi należy zamawiać oddzielnie.

• Prąd znamionowy do 400 A: umożliwia bezpieczne zasilanie obwodów o dużym obciążeniu, idealny do głównych rozdzielnic przemysłowych.
• Pojemność 24 modułów w rzędzie: pozwala na elastyczne rozmieszczenie dużej liczby aparatów modułowych przy zachowaniu kompaktowych wymiarów.
• Stopień ochrony IP43/IK08 z drzwiami i uszczelką: skuteczna ochrona przed wnikaniem pyłu, bryzgów wody oraz udarami mechanicznymi, co zwiększa trwałość instalacji.
• Klasa ochronności II (izolacja podwójna): eliminuje konieczność uziemiania obudowy, zwiększając bezpieczeństwo użytkowania.
• Odporność ogniowa do 750 °C / 5 s zgodnie z IEC 60695-2-1: wysoki poziom bezpieczeństwa pożarowego – materiał nie podtrzymuje palenia i zachowuje właściwości izolacyjne w krytycznych warunkach.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 60695-2-1 dotyczącej odporności na gorący drut (750 °C / 5 s). Stopień ochrony IP i IK jest zgodny z odpowiednimi normami międzynarodowymi. Produkt posiada oznakowanie CE oraz jest wykonany z materiału izolacyjnego o podwójnej izolacji (II klasa ochronności).

Zastosowanie

Rozdzielnica izolacyjna XL3 400 1200 mm znajduje zastosowanie w instalacjach przemysłowych, handlowych i użyteczności publicznej, gdzie wymagana jest wysoka odporność mechaniczna, ochrona środowiska oraz duża pojemność montażowa.

• Dystrybucja energii w obwodach głównych i rozgałęźnych z aparatami o prądzie do 400 A.
• Montaż aparatury modułowej: wyłączników, bezpieczników, styczników, przycisków sterowniczych i przekaźników.
• Łączenie rozdzielnic w zestawy (pionowo i poziomo) umożliwia łatwą rozbudowę systemu bez konieczności stosowania dodatkowych szaf.
• Zastosowanie w obiektach wymagających zwiększonej ochrony przed pyłem i wilgocią (np. hale produkcyjne, magazyny, warsztaty).

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Rozdzielnicę należy mocować na odpowiedniej konstrukcji wsporczej (ściana, stelaż) zgodnie z instrukcją producenta. Przewody dobieraj do prądu znamionowego obwodu, a momenty dokręcania śrub i zacisków stosuj zgodnie z dokumentacją techniczną. Pamiętaj, że drzwi zamawiane są oddzielnie – przed montażem sprawdź ich kompatybilność.

FAQ

• Czy rozdzielnica jest dostarczana z drzwiami? Nie, drzwi należy zamawiać oddzielnie. Rozdzielnica dostarczana jest z profilami montażowymi, płytą przepustów kablowych oraz akcesoriami do łączenia w zestawy.
• Jaki stopień ochrony ma rozdzielnica bez drzwi? Bez drzwi rozdzielnica zapewnia stopień ochrony IP30 i IK07. Z zamontowanymi drzwiami i uszczelką osiąga IP43/IK08.
• Czy można łączyć te rozdzielnice w większe zestawy? Tak, produkt jest przystosowany do łączenia w pionie i poziomie za pomocą dołączonych akcesoriów, co pozwala na tworzenie wielopolowych zestawów rozdzielczych.
