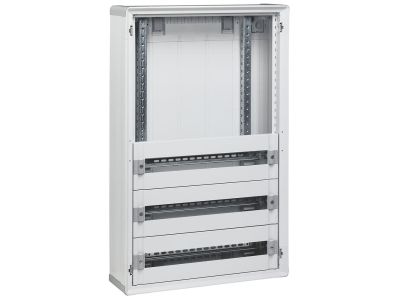

Rozdzielnica izolacyjna do wyposażenia, wysokość 900, XL3 | 020095 Legrand

Opis i Kluczowe Cechy

Rozdzielnica izolacyjna naścienna z serii XL3 o symbolu 020095 to uniwersalna obudowa do indywidualnej konfiguracji, przeznaczona do montażu w budynkach użyteczności publicznej. Oferuje pojemność 24 modułów w rzędzie, II klasę ochronności oraz wysoką odporność ogniową do 750°C (wg IEC 60695-2-1). Jej modularna konstrukcja, demontowalne boki oraz wsporniki TH35 ułatwiają szybką i elastyczną aranżację wnętrza.

• II klasa ochronności: zapewnia bezpieczeństwo użytkowania bez konieczności uziemiania obudowy, upraszczając instalację i zwiększając ochronę przed porażeniem.
• Odporność ogniowa do 750°C/5s zgodnie z IEC 60695-2-1: gwarantuje zachowanie funkcji ochronnych w warunkach pożaru, co jest kluczowe dla obiektów użyteczności publicznej.
• Stopień ochrony IP43 / IK07 z uszczelką i drzwiami: chroni przed wnikaniem ciał stałych i bryzgów wody, a także przed uderzeniami mechanicznymi; dostępne także warianty IP40/IK08 i IP30/IK07.
• Pojemność 24 modułów w rzędzie (3 rzędy wyposażone = 72 moduły łącznie): pozwala na zabudowę dużej ilości aparatury modułowej w kompaktowej obudowie o wysokości 900 mm.
• Demontowalne boki i konstrukcja wsporcza: ułatwiają dostęp podczas montażu, okablowania i przyszłej rozbudowy instalacji.
• Możliwość montażu wyłączników DPX160 na wspornikach TH35 (nr ref. 0200 00): zwiększa elastyczność konfiguracji – rozdzielnica obsługuje zarówno DPX125, jak i DPX160.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 60695-2-1 dotyczącej odporności na gorącą żarówkę do temperatury 750°C. Posiada II klasę ochronności (podwójna izolacja) i jest przystosowana do montażu w budynkach użyteczności publicznej zgodnie z obowiązującymi przepisami. Posiada certyfikat CE.

Zastosowanie

Rozdzielnica izolacyjna XL3 160 dedykowana jest do stosowania w instalacjach budynków użyteczności publicznej oraz obiektach komercyjnych, gdzie wymagana jest wysoka odporność ogniowa i elastyczność konfiguracji. Sprawdza się zarówno jako rozdzielnica główna, jak i podrozdzielnica.

• Zabudowa aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski) do sterowania obwodami oświetleniowymi i gniazd wtykowych.
• Montaż wyłączników mocy serii DPX125 oraz DPX160 na wspornikach TH35 – idealne do rozdziału energii w obiektach o średnim zapotrzebowaniu.
• Tworzenie rozdzielnic sterowniczych w systemach automatyki budynkowej (BMS) z możliwością integracji modułów komunikacyjnych.
• Stosowanie w biurach, szkołach, szpitalach, hotelach oraz innych budynkach wymagających podwyższonej ochrony przeciwpożarowej i mechanicznej.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Obudowę montuje się na ścianie za pomocą dostarczonych elementów. Wsporniki TH35 (szyna DIN) umożliwiają szybki montaż aparatury modułowej. Drzwi zamawiane są oddzielnie – należy je dobrać zgodnie z wymaganym stopniem ochrony (IP43/IK07 z uszczelką lub IP40/IK08 bez uszczelki). Przekroje przewodów należy dobrać do obciążenia zgodnie z normami. Szczegółowe wartości momentów dokręcania znajdują się w dokumentacji producenta.

FAQ

• Jaki stopień ochrony ma rozdzielnica? W zależności od wersji: z uszczelką i drzwiami – IP43/IK07, z drzwiami bez uszczelki – IP40/IK08, bez drzwi – IP30/IK07. Drzwi zamawiane są oddzielnie – symbol należy sprawdzić w katalogu.
• Czy rozdzielnica nadaje się do montażu wyłączników DPX160? Tak, dzięki wspornikom TH35 o numerze referencyjnym 0200 00 można zamontować wyłączniki DPX160. Standardowo rozdzielnica przystosowana jest do DPX125.
• Jaka jest pojemność modułowa? Rozdzielnica posiada 3 rzędy wyposażone, każdy o pojemności 24 modułów (standardowa szerokość 18 mm), co daje łącznie 72 moduły. Wysokość zabudowy można konfigurować indywidualnie (maks. 400 mm).
