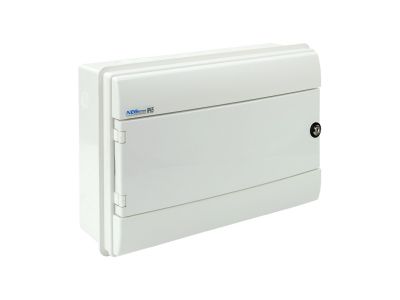

Rozdzielnica hermet. moduł.z zamkiem p/t RHp-18/ZB 1x18 305x450x135mm IP65 drzwi białe,biała | 36.182 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica hermetyczna RHp-18/ZB (symbol 36.182) w kolorze białym to natynkowe urządzenie przeznaczone do zastosowań domowych i przemysłowych, w tym instalacji zewnętrznych. Oferuje pojemność 18 modułów na szynie TH35, umożliwiając swobodną aranżację aparatury modułowej. Wyposażona w przezroczyste przyciemniane drzwiczki otwierane na lewo lub prawo, z możliwością zamontowania zamka kluczowego i plombowania, łączy funkcjonalność z bezpieczeństwem.

• Pojemność 18 modułów: Pozwala na instalację szerokiej gamy aparatów (wyłączników, styczników, przycisków) w jednej rozdzielnicy, co ułatwia zarządzanie obwodami i oszczędza miejsce.
• Odporność termiczna listwy zaciskowej do 960°C (próba rozżarzonym prętem): Zapewnia wysoki poziom bezpieczeństwa pożarowego, minimalizując ryzyko zapłonu nawet w przypadku przeciążeń lub zwarć.
• Odporność na uderzenia mechaniczne IK07: Chroni aparaturę przed uszkodzeniami w trudnych warunkach przemysłowych i na zewnątrz budynków, podnosząc trwałość instalacji.
• Szeroki zakres temperatur pracy od -25°C do +60°C: Gwarantuje niezawodne działanie w ekstremalnych warunkach klimatycznych, zarówno na zewnątrz, jak i w nieogrzewanych pomieszczeniach.
• Przezroczyste przyciemniane drzwiczki z możliwością zamka: Umożliwiają szybki odczyt stanu aparatów bez otwierania, a dodatkowo zabezpieczają przed niepowołanym dostępem.

Zgodność z Normami

Rozdzielnica hermetyczna RHp-18/ZB została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania dotyczące odporności na uderzenia (IK07) oraz odporności cieplnej listwy zaciskowej (próba rozżarzonym prętem 960°C).

Zastosowanie

Rozdzielnica RHp-18/ZB sprawdza się w miejscach wymagających podwyższonej ochrony przed warunkami atmosferycznymi i uszkodzeniami mechanicznymi. Jej konstrukcja umożliwia bezpieczne prowadzenie instalacji w trudnym środowisku.

• Instalacje zewnętrzne budynków (oświetlenie ogrodowe, gniazda nadawcze, sterowanie bramą wjazdową).
• Przemysłowe rozdzielnie w halach produkcyjnych, magazynach oraz na zewnątrz obiektów.
• Systemy sterowania i automatyki budynkowej wymagające rozdzielnicy o wysokiej odporności na uderzenia i ekstremalne temperatury.
• Zasilanie oraz zabezpieczenie obwodów urządzeń takich jak pompy, wentylatory, centrale alarmowe montowane na zewnątrz.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Rozdzielnicę mocować w pozycji pionowej na ścianie za pomocą odpowiednich kołków i wkrętów (nie dołączonych do zestawu). Wewnątrz znajduje się wspornik TH35 do montażu aparatów modułowych. Przewody podłączać do listew zaciskowych N i PE zgodnie z dokumentacją techniczną producenta. Moment dokręcania śrub listew zaciskowych należy dostosować do zaleceń w dołączonej instrukcji. Po zakończeniu montażu sprawdzić poprawność połączeń i w razie potrzeby zaplombować drzwiczki.

FAQ

• Czy drzwiczki rozdzielnicy można zamknąć na klucz? Tak, drzwiczki przystosowane są do zamontowania zamka na klucz (zamek nie wchodzi w skład dostawy). Istnieje również możliwość ich plombowania.
• Jaką maksymalną głębokość aparatów modułowych można zainstalować w RHp-18/ZB? Standardowo mieszczą się urządzenia o głębokości do 68 mm oraz 75 mm. Po obniżeniu wspornika TH35 można instalować aparaty o głębokości do 95 mm.
• W jakim zakresie temperatur może pracować rozdzielnica? Zakres temperatur pracy wynosi od -25°C do +60°C, co umożliwia stosowanie w ekstremalnych warunkach klimatycznych, zarówno na zewnątrz, jak i w nieogrzewanych pomieszczeniach.
