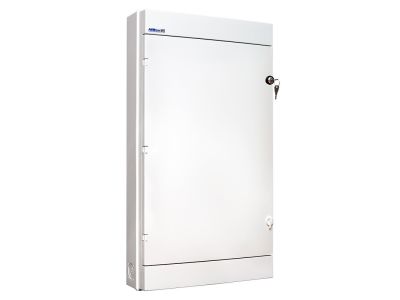

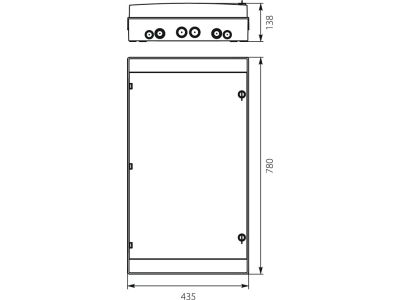

Rozdzielnica hermet. moduł.z zamkiem n/t RH-72/4ZB 4x18 780x435x138mm IP65 1000VDC drzwi białe,biała | 36.176 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica hermetyczna RH-72/4ZB (symbol 36.176) w kolorze białym to solidne rozwiązanie do instalacji w warunkach przemysłowych i gospodarczych. Dzięki stopniowi ochrony IP65, czterorzędowej konstrukcji oraz wyposażeniu w szynę TH35 i listwy zaciskowe N/PE zapewnia bezpieczną i ergonomiczną zabudowę aparatury modułowej. Napięcie znamionowe 500 V AC / 1000 V DC pozwala na stosowanie zarówno w obwodach prądu przemiennego, jak i stałego.

• Stopień ochrony IP65: całkowita odporność na kurz i ochrona przed strumieniami wody – idealna do obiektów narażonych na wilgoć i zapylenie.
• Napięcie znamionowe 500 V AC / 1000 V DC: wszechstronność zastosowania w instalacjach AC i DC bez ryzyka przebicia izolacji.
• Czterorzędowa konstrukcja: duża pojemność do zabudowy 72 modułów (standardowo 18 mm na moduł) oraz listew zaciskowych.
• Podwójne uszczelnienie (obudowa + pokrywa): gwarantuje szczelność IP65 nawet przy częstym otwieraniu drzwi.
• Zamek metalowy z kluczykiem (wersja Z): zabezpiecza przed dostępem osób nieupoważnionych, możliwość plombowania drzwi.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla rozdzielnic hermetycznych. Tworzywo ABS odporne na temperaturę do 960°C (próba rozżarzonym prętem – dotyczy listwy zaciskowej), zakres pracy od -25°C do +60°C, odporność na uderzenia IK07.

Zastosowanie

Rozdzielnica RH-72/4ZB sprawdzi się wszędzie tam, gdzie wymagana jest szczelność i mechaniczna wytrzymałość. Zalecana do montażu przez wykwalifikowany personel z uprawnieniami SEP.

• Automatyka budynkowa i sterowanie oświetleniem w halach przemysłowych, magazynach, parkingach podziemnych.
• Zasilanie i zabezpieczenie urządzeń w obiektach gospodarczych, warsztatach, stacjach uzdatniania wody.
• Dystrybucja energii w instalacjach fotowoltaicznych i innych systemach DC (do 1000 V).
• Łatwa integracja styczników, wyłączników, przekaźników i listew zaciskowych na szynie TH35.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Rozdzielnicę mocuje się na ścianie za pomocą odpowiednich kołków (nie wchodzą w skład zestawu). Wewnętrzna szyna TH35 umożliwia szybki montaż aparatury modułowej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do spodziewanego prądu obciążenia. Moment dokręcania śrub listew zaciskowych – zgodnie z dokumentacją producenta.

FAQ

• Czy rozdzielnica ma wbudowane listwy N i PE? Tak, wyposażona jest standardowo w listwy zaciskowe N (neutralna) i PE (ochronna) umieszczone na szynie TH35.
• Jaki stopień ochrony ma przednia szyba/drzwi? Rozdzielnica posiada IP65 jako całość – podwójne uszczelnienie obejmuje zarówno obudowę, jak i pokrywę (drzwi). Drzwi mogą być transparentne lub w kolorze obudowy.
• Czy mogę zmienić stronę otwierania drzwi? Tak, zawiasy można przekręcić na lewą lub prawą stronę, co ułatwia dostęp w zależności od miejsca montażu.
