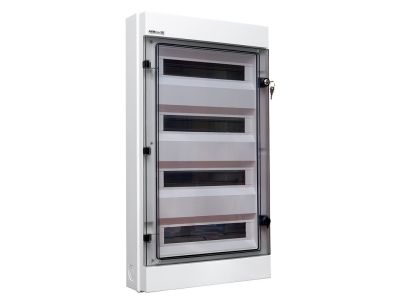

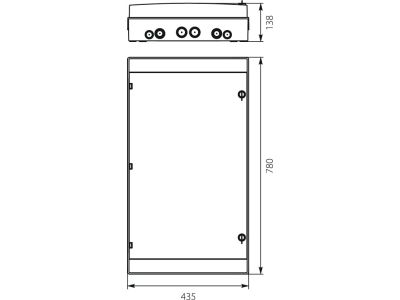

Rozdzielnica hermet. moduł.z zamkiem n/t RH-72/4Z 4x18 780x435x138mm IP65 1000VDC drzwi transp,biała | 36.174 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica hermetyczna RH-72/4Z (z zamkiem) w kolorze białym, przeznaczona do montażu natynkowego wewnątrz i na zewnątrz budynków. Wytrzymuje napięcie znamionowe 500 V AC oraz 1000 V DC, co pozwala na bezpieczną pracę w instalacjach jedno- i trójfazowych, a także w obwodach prądu stałego. Wykonana z wysokiej jakości tworzywa ABS, odpornego na temperaturę do 960°C (próba rozżarzonym prętem – dotyczy listwy zaciskowej). Wyposażona w przezroczyste przyciemniane drzwiczki otwierane na bok (lewo/prawo) oraz zamek na klucz.

• Napięcie znamionowe 500 V AC / 1000 V DC: uniwersalność zastosowań zarówno w standardowych sieciach prądu przemiennego, jak i w instalacjach fotowoltaicznych czy innych źródłach prądu stałego.
• Odporność na uderzenia IK07: obudowa chroni zamontowaną aparaturę przed przypadkowymi uszkodzeniami mechanicznymi w trudnych warunkach eksploatacji.
• Zakres temperatury pracy -25°C do +60°C: niezawodne działanie w różnych strefach klimatycznych, także na zewnątrz budynków.
• Możliwość montażu aparatów o głębokości do 75 mm (95 mm po obniżeniu wspornika TH35): elastyczność w doborze wyłączników nadmiarowoprądowych, styczników i innych urządzeń modułowych.
• Wyposażenie w listwy zaciskowe N i PE oraz wspornik TH35: gotowa do szybkiego i bezpiecznego montażu aparatury modułowej z zachowaniem wymaganych połączeń ochronnych.

Zgodność z Normami

Rozdzielnica hermetyczna RH-72/4Z została zaprojektowana i wykonana zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia wymagania bezpieczeństwa użytkowania w instalacjach elektrycznych niskiego napięcia. Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Rozdzielnica hermetyczna RH-72/4Z znajduje zastosowanie wszędzie tam, gdzie wymagana jest instalacja natynkowa odporna na warunki atmosferyczne oraz uszkodzenia mechaniczne. Idealnie sprawdza się w obiektach mieszkalnych, przemysłowych i usługowych.

• Instalacje zewnętrzne – zasilanie oświetlenia ogrodowego, gniazd na tarasach, pomp ogrodowych.
• Obiekty przemysłowe – rozdzielnice sterownicze w halach produkcyjnych, magazynach, na zewnątrz budynków.
• Instalacje fotowoltaiczne – jako rozdzielnica DC dla paneli PV (maks. 1000 V DC).
• Automatyka budynkowa – montaż styczników, przekaźników, zasilaczy w węzłach sterowania.

Wskazówki Montażowe

Montaż rozdzielnicy może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Rozdzielnicę mocuje się na ścianie za pomocą kołków rozporowych (otwory montażowe w obudowie). Wspornik TH35 umożliwia szybki montaż aparatury modułowej. Momenty dokręcania śrub oraz zalecane przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy rozdzielnica posiada fabryczny zamek? Tak, model RH-72/4Z został wyposażony w zamek na klucz, który zabezpiecza przed niepowołanym dostępem. Drzwiczki można również plombować.
• Jakie maksymalne głębokości aparatów można zamontować? Standardowa głębokość montażu wynosi 68 mm lub 75 mm. Po obniżeniu wspornika TH35 można zainstalować aparaty o głębokości do 95 mm.
• Czy rozdzielnica nadaje się do montażu na zewnątrz budynków? Tak, dzięki hermetycznej budowie, odporności na uderzenia IK07 oraz szerokiemu zakresowi temperatur pracy (-25°C do +60°C) jest przystosowana do instalacji zewnętrznych.
