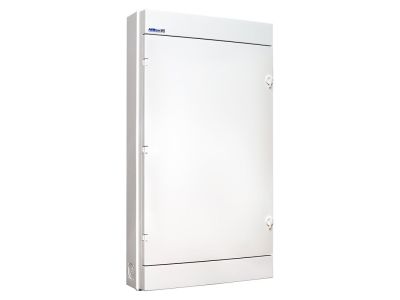

Rozdzielnica hermetyczna RH-72/4B (500V AC,1000V DC), biała | 36.171 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica hermetyczna RH-72/4B z serii NEO to zaawansowane rozwiązanie natynkowe od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o najbardziej wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się czterorzędową konstrukcją, która pozwala na montaż do 72 modułów aparatury modułowej, zapewniając przejrzystość i łatwość zarządzania rozbudowanymi systemami zasilania i sterowania. Obudowa została wykonana z wysokiej jakości tworzywa ABS, które wykazuje wyjątkową odporność na promieniowanie UV oraz uszkodzenia mechaniczne na poziomie IK07.

• Wysoka odporność termiczna: Listwy zaciskowe urządzenia przeszły pomyślnie próbę rozżarzonym prętem o temperaturze 960°C, co gwarantuje bezpieczeństwo pożarowe w sytuacjach awaryjnych.
• Wszechstronność montażu: Możliwość instalacji aparatów o głębokości 68 mm i 75 mm, a po obniżeniu wspornika TH35 nawet do 95 mm, co pozwala na stosowanie nietypowych komponentów automatyki.
• Ergonomia i bezpieczeństwo: Przezroczyste, przyciemniane drzwiczki mogą być montowane jako lewo- lub prawostronne i są przystosowane do instalacji zamka na klucz, co zabezpiecza przed dostępem osób niepowołanych.
• Kompletne wyposażenie: W zestawie znajdują się fabryczne listwy zaciskowe dla torów N i PE, wsporniki montażowe TH35 oraz etykiety samoprzylepne ułatwiające identyfikację obwodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica jest przystosowana do pracy przy napięciu znamionowym izolacji wynoszącym 500V AC oraz 1000V DC, co czyni ją idealnym wyborem również dla nowoczesnych instalacji fotowoltaicznych (PV). Stabilność pracy urządzenia jest gwarantowana w szerokim zakresie temperatur od -25°C do +60°C, co potwierdza jej przydatność w trudnych warunkach środowiskowych.

Zastosowanie

Dzięki wysokiemu stopniu ochrony i hermetycznej konstrukcji, model RH-72/4B znajduje szerokie zastosowanie w:

• Budownictwie przemysłowym: Hale produkcyjne, warsztaty i magazyny, gdzie występuje zapylenie i wilgoć.
• Instalacjach zewnętrznych: Montaż na elewacjach budynków w celu zasilania oświetlenia zewnętrznego lub systemów nawadniania.
• Energetyce odnawialnej: Jako rozdzielnica DC/AC w systemach fotowoltaicznych dzięki wysokiemu napięciu izolacji 1000V DC.
• Infrastrukturze komunalnej: Przepompownie ścieków, kotłownie oraz inne obiekty użyteczności publicznej.

Wskazówki Montażowe

Montaż rozdzielnicy RH-72/4B powinien być przeprowadzony przez wykwalifikowanego elektryka. Obudowa posiada fabryczne osłabienia w ściankach bocznych, które ułatwiają precyzyjne wykonanie przepustów pod dławnice kablowe lub rurki instalacyjne. Podczas instalacji należy zwrócić uwagę na odpowiednie dokręcenie zacisków N i PE zgodnie z zalecanym momentem dokręcania, aby uniknąć przegrzewania się styków. Konstrukcja umożliwia plombowanie drzwiczek, co jest kluczowe w przypadku montażu aparatury pomiarowej lub zabezpieczeń przedlicznikowych.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, seria RH NEO jest dedykowana do montażu natynkowego na zewnątrz budynków dzięki wysokiej odporności na warunki atmosferyczne i szczelnej obudowie.
• Jakie aparaty mogę zamontować w środku? Rozdzielnica jest kompatybilna ze wszystkimi standardowymi aparatami montowanymi na szynę DIN (TH35), takimi jak wyłączniki nadmiarowo-prądowe, różnicowoprądowe czy ograniczniki przepięć.
• Czy w zestawie są szyny zaciskowe? Tak, produkt jest fabrycznie wyposażony w listwy zaciskowe dla przewodów neutralnych (N) oraz ochronnych (PE).
