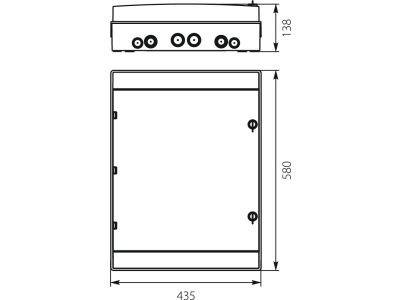

Rozdzielnica hermet. moduł.z zamkiem n/t RH-54/3Z 3x18 580x435x138mm IP65 1000VDC drzwi transp,biała | 36.155 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

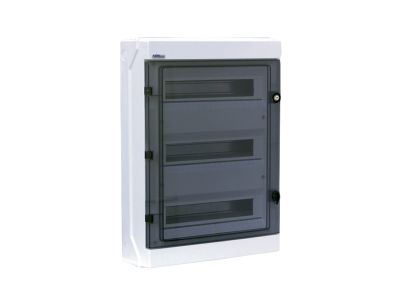

Rozdzielnica hermetyczna RH-54/3Z (symbol 36.155) to natynkowa obudowa przeznaczona do instalacji domowych i przemysłowych, w tym na zewnątrz budynków. Wyposażona w zamek na klucz oraz przezroczyste, przyciemniane drzwiczki otwierane na bok. Wykonana z wysokiej jakości tworzywa ABS odpornego na wysoką temperaturę (próba rozżarzonym prętem do 960°C – dotyczy listwy zaciskowej). Zapewnia stabilną pracę w zakresie temperatur od -25°C do +60°C.

• Napięcie znamionowe 500 V AC / 1000 V DC: umożliwia bezpieczne stosowanie w obwodach prądu przemiennego i stałego, także w instalacjach przemysłowych.
• Odporność na uderzenia IK07: zwiększa trwałość obudowy w warunkach narażenia na mechaniczne uszkodzenia.
• Możliwość montażu aparatów o głębokości 68 i 75 mm: umożliwia instalację różnorodnych wyłączników i aparatów modułowych.
• Wspornik montażowy TH35 oraz listwy zaciskowe N i PE: ułatwiają szybki i zgodny z normami montaż szyn oraz podłączenie przewodów neutralnych i ochronnych.
• Możliwość plombowania drzwiczek i opcjonalny zamek na klucz: zapewnia zabezpieczenie przed nieautoryzowanym dostępem.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania dotyczące odporności na uderzenia (IK07) oraz temperatury (próba rozżarzonym prętem 960°C dla listwy zaciskowej). Producent deklaruje zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozdzielnica hermetyczna RH-54/3Z sprawdzi się w instalacjach wymagających ochrony przed warunkami atmosferycznymi oraz nieuprawnionym dostępem. Polecana do:

• Sterowania i zabezpieczania obwodów oświetlenia zewnętrznego, gniazd w ogrodzie, tarasie.
• Zasilania pomp, systemów nawadniających lub innych urządzeń pracujących na zewnątrz.
• Instalacji w pomieszczeniach wilgotnych (np. piwnice, garaże) oraz w obiektach przemysłowych.
• Użycia jako rozdzielnica główna lub podrozdzielnica w małych budynkach gospodarczych.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Obudowę mocuje się na ścianie w wersji natynkowej. Aparaty modułowe montuje się na wsporniku TH35 (szyna DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekroje przewodów dobierać zgodnie z prądem obciążenia i wymaganiami norm. Moment dokręcania zacisków – według dokumentacji producenta. Rozdzielnica wyposażona jest w listwy N i PE, co ułatwia prawidłowe wykonanie połączeń ochronnych.

FAQ

• Czy rozdzielnica posiada zamek na klucz? Tak, model RH-54/3Z jest wyposażony w zamek na klucz, umożliwiający zabezpieczenie drzwiczek przed otwarciem przez osoby nieupoważnione.
• Jaka jest odporność mechaniczna obudowy? Obudowa posiada stopień odporności na uderzenia IK07, co oznacza ochronę przed uderzeniami energią 2 J (typowe dla instalacji zewnętrznych).
• Czy drzwiczki są przezroczyste? Tak, drzwiczki są przezroczyste i przyciemniane, co pozwala na kontrolę stanu aparatów bez konieczności otwierania rozdzielnicy.
